관로 깊이 조정

간격띄우기를 조정하여 관로의 깊이 또는 관로의 횡단면을 변경합니다.

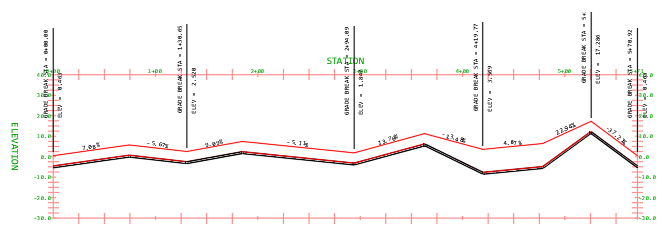

관로 그립을 사용하여 종단 뷰에서 관로의 깊이를 수동으로 조정할 수 있지만, 대부분의 경우 연관된 요소 및 수직 교차점의 수로 인해 시간이 오래 걸릴 수 있습니다. 그러나 관로의 간격띄우기를 참조 평면으로 조정하여 관로의 깊이를 변경할 수 있습니다. 다음 예에서는 관로가 부속에서 간격띄우기로 설정되어 있고 참조 종단을 따릅니다.

간격띄우기 변경

전체 관로를 간격띄우기하려면 관로 종단 설정 대화상자에 액세스해야 합니다.

1. 종단 뷰에서 관로를 선택한 후 수정 패널에서 관로 종단 을 클릭합니다.
2. 간격띄우기 거리를 입력하고 관로 종단 설정 대화상자의 일반 탭에서 동적으로 업데이트를 선택합니다.
3. 관로에 대한 참조 종단이 올바른지 확인합니다.
4. 종단 그리기 위치 필드가 업데이트만으로 지정되어 있는지 확인합니다.
5. 확인을 클릭합니다.

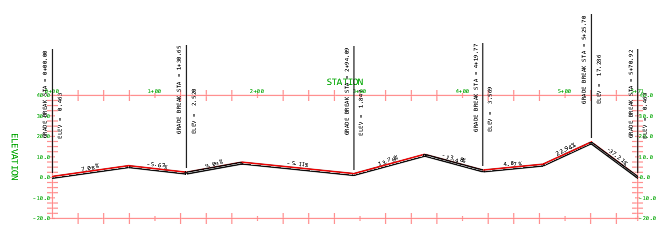

관로가 지정된 간격띄우기로 조정됩니다.

측점 범위 작업

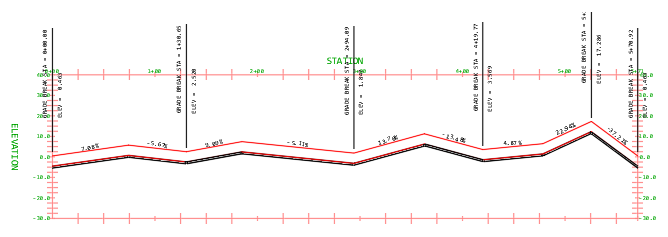

경우에 따라 관로의 횡단면에 다른 간격띄우기가 필요할 수 있습니다. 관로의 측점 범위를 지정하여 이 작업을 수행할 수 있습니다.

1. 종단 뷰에서 관로를 선택한 후 수정 패널에서 관로 종단 을 클릭합니다.
2. 재지정 탭에서 을 클릭하여 리스트에 행으로 표시되는 하나 이상의 측점 범위를 추가합니다.
3. 작성한 각 범위에 대해 시작 측점 및 끝 측점을 정의합니다.
   주: 리스트에서 측점 범위를 선택하고 을 클릭하여 불필요한 측점 범위를 제거할 수 있습니다.
4. 수동으로 편집할 간격띄우기가 있는 측점 범위 옆의 동적 선택을 지웁니다. 기본 간격띄우기를 사용하고 참조 종단에 대해 동적 상태를 유지할 측점 범위에 대해 동적을 선택합니다.
   주: 동적 확인란의 선택을 지우지 않고 범위 내 관로를 수동으로 편집하면 확인란의 선택이 자동으로 지워집니다.
5. 거리 열에서 특정 측점 범위에 대한 간격띄우기 재지정을 입력합니다.
6. 스타일 열에서 특정 측점 범위에 대한 간격띄우기 스타일을 지정합니다. 절단 길이 또는 부속에서 간격띄우기를 선택할 수 있습니다.
7. 원하는 경우 PVI 정리 확인란을 선택하여 동적이 아니며 수직 곡관이 없는 재지정된 측점 범위에서 PVI를 제거합니다.
8. 일반 탭에서 관로에 대한 참조 종단이 올바른지 확인합니다.
9. 종단 그리기 위치 필드가 업데이트만으로 지정되어 있는지 확인합니다.
10. 확인을 클릭합니다.
11. 그립을 사용하여 정적 측점 범위에서 간격띄우기 값을 수동으로 편집할 수 있습니다.
