규칙을 작성하여 구속조건을 면 및 모서리에 직접 추가

먼저 면 또는 모서리에 이름을 지정한 다음 구속조건을 면 또는 모서리에 이름과 함께 추가하는 규칙을 작성합니다.

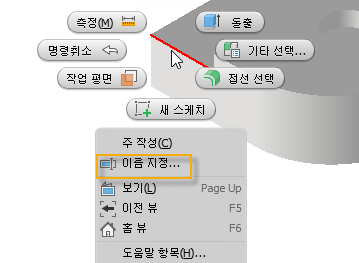

1. 부품 파일에서 다른 부품에 구속되어 있거나 구속될 형상을 마우스 오른쪽 버튼으로 클릭하고 이름 지정을 선택합니다.

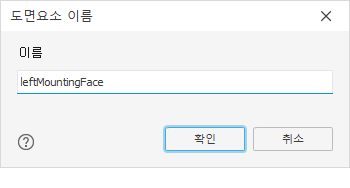

2. 구속된 형상에 설명이 포함된 이름을 입력하여 규칙 편집기의 형상을 더 쉽게 식별할 수 있습니다.



지정된 이름은 iLogic 검색기의 형상 탭 및 그래픽 창의 형상에 표시됩니다(부품 파일만).



팁: 상황에 맞는 메뉴 옵션인 레이블 표시/숨기기를 사용하여 그래픽 창에서 지정된 이름의 화면표시를 제어합니다.

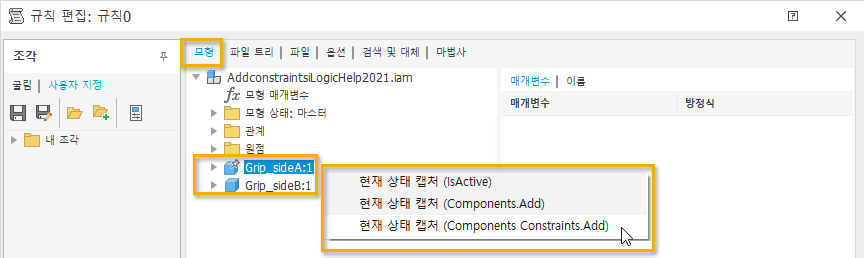

3. 조립품 파일에서 모형 탭의 규칙 편집 대화상자에서 부품 이름을 다중 선택하고 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 Capture.Currnet.State(Components Constraints.Add)를 선택합니다.

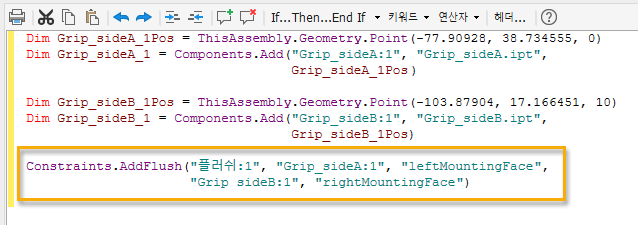

   규칙 편집기가 새 규칙으로 채워집니다. 구속조건은 규칙을 실행할 때마다 다시 작성됩니다.

   주: 부품 파일에서 형상의 이름이 지정되지 않은 경우 규칙 편집기에서 형상의 일반 이름을 작성합니다.



주: 지정된 이름과 규칙 편집기 사이에는 연관성이 없습니다. 부품 파일에서 지정된 이름을 변경하는 경우 규칙을 다시 작성하거나 규칙 편집기에서 지정된 이름을 수동으로 변경해야 합니다.
