스키마 평면 템플릿 작성

스키매틱 작성 명령은 스키매틱 피쳐 클래스 및 실제 피쳐에서 스키매틱 피쳐를 작성하는 규칙으로 구성된 스키마 평면 템플릿을 작성합니다.

스키마 평면 템플릿을 작성하려면

  1. Infrastructure Administrator에서 다음 작업 중 하나를 수행합니다.
  2. 산업 모형 노드를 확장합니다.
  3. 데이터 모형 관리자를 시작합니다.
  4. 표현 노드를 마우스 오른쪽 버튼으로 클릭하고 스키매틱 작성을 클릭합니다.
  5. 특성을 다음 표에 표시된 대로 지정합니다.
  6. 작성을 클릭합니다.

스키매틱 작성

설명

일반 영역

일반 설정을 지정합니다.

스키마 평면 이름

이름을 지정합니다. 이 이름은 표현을 선택할 경우 AutoCAD Map 3D 툴셋에 표시됩니다.

스키마 평면 유형

스키마 평면의 유형을 지정합니다. 다음 항목 중에서 하나를 선택합니다.

  • 직교
  • 지리 도식적

스키마 평면 유형에 따라 스키매틱 피쳐 작성 시 적용되는 규칙이 지정됩니다.

위상

스키마와 연관된 위상을 선택합니다. 위상은 스키매틱 피쳐 작성 시 실제 피쳐의 연결을 결정하는 데 사용됩니다.

리스트에 산업 모형의 논리 위상이 모두 표시됩니다.

스키마 점 피쳐 클래스

스키매틱 점 피쳐를 저장할 점 피쳐 클래스를 지정합니다. 리스트에서 기존의 점 피쳐 클래스를 선택하거나 새로 작성을 클릭하여 새 피쳐 클래스를 작성합니다.

스키마 선 피쳐 클래스

스키매틱 선 피쳐를 저장할 행 문자열 피쳐 클래스를 지정합니다. 리스트에서 기존의 행 문자열 피쳐 클래스를 선택하거나 새로 작성을 클릭하여 새 피쳐 클래스를 작성합니다.

설정 영역

스키매틱 피쳐 작성 규칙을 지정합니다. 상세 정보를 클릭하면 설정에 대한 설명이 표시됩니다.

일부 설정은 특정 스키마 평면 유형에만 적용됩니다.

방향 우선순위

직교 스키마 평면에 적용됩니다.

스키매틱 피쳐를 작성하는 방향의 우선순위를 지정합니다.

  • 수평
  • 수직
  • 왼쪽
  • 오른쪽

다중 분산

전기 CE 모듈에서 직교 스키마 평면 및 지리 도식적 스키마 평면에 적용합니다.

여러 줄 간격띄우기

전기 CE 모듈에서 직교 스키마 평면 및 지리 도식적 스키마 평면에 적용합니다.

정렬 순서

전기 CE 모듈에서 직교 스키마 평면 및 지리 도식적 스키마 평면에 적용합니다.

스키매틱 피쳐는 점 또는 선 피쳐가 될 수 있으며, 다음과 같이 두 개의 피쳐 클래스에 저장됩니다.

스키마 평면 템플릿을 작성한 경우 새 항목이 표현 노드 아래에 추가됩니다. 스키마 평면을 클릭하면 오른쪽 창에서 특성을 볼 수 있습니다.

스키마 평면 설정

스키매틱 작성 대화상자에서 스키마 평면 유형 및 모듈에 따라 추가 설정을 지정합니다. 설정 영역에는 선택한 스키마 평면 유형에 적합한 설정만 표시됩니다.

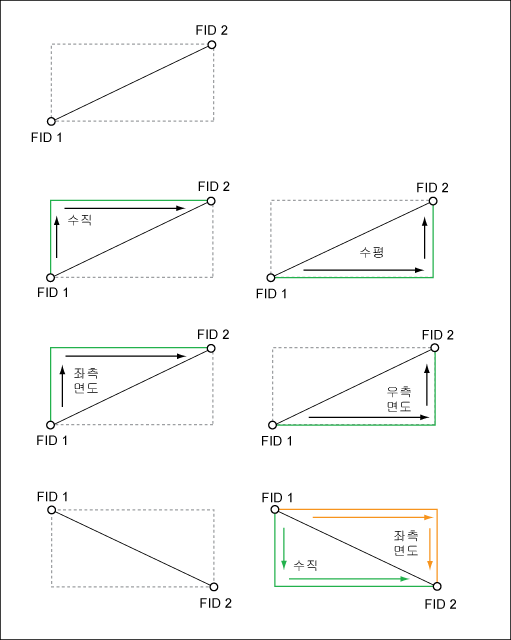

방향 우선순위

직교 스키마 평면의 경우 스키매틱 피쳐가 작성되는 방향의 우선순위를 지정합니다.

두 점 사이에 있는 선의 방향은 FID에서 파생됩니다. 예를 들어 실제 피쳐의 왼쪽 또는 오른쪽에 수평, 수직으로 시작하여 FID 1에서부터 FID 2까지 선이 작성됩니다.

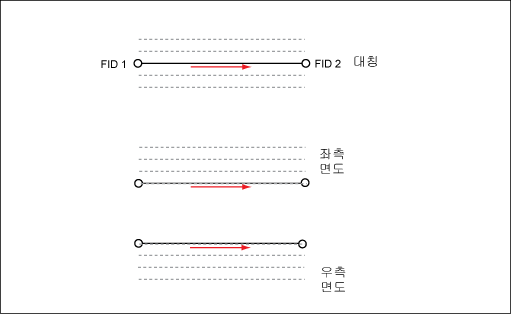

여러 줄 간격띄우기 및 배포(전기 CE)

전기 CE 데이터 모형에서 직교 평면 및 지형 스키매틱 평면 둘 다에 대해 여러 줄 간격띄우기 및 배포를 지정할 수 있습니다.

왼쪽 또는 오른쪽 배포 방향은 FID에 의해 정의됩니다.

정렬 순서

평행 컨덕터가 작성되는 순서를 지정합니다. 최대 공통 세그먼트 우선 또는 최소 공통 세그먼트 우선이 될 수 있습니다. 예를 들어 최대 공통 세그먼트가 있는 컨덕터를 가운데에 작성해야 합니다.

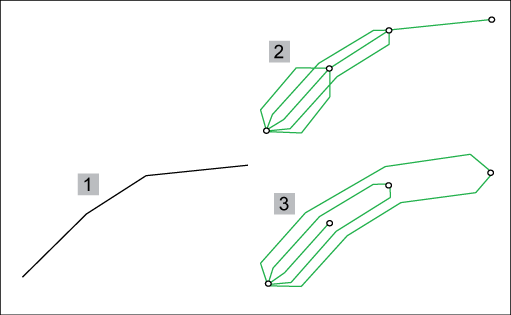

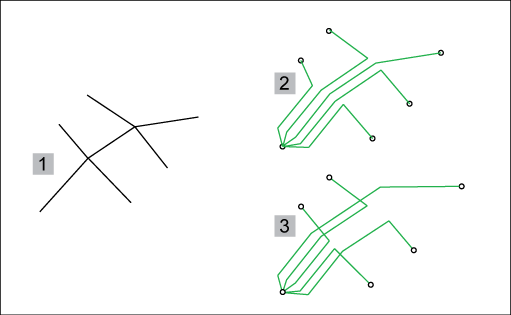

스키매틱 뷰에 표시된 실제 세그먼트(1)의 사용 사례입니다.

  • (2)에서는 최대 공통 세그먼트 우선 옵션을 사용합니다.
  • (3)에서는 최소 공통 세그먼트 우선 옵션을 사용합니다.

예를 들어 컨덕터의 시작 점과 끝 점이 모두 기본 선 위에 있는 경우 최소 공통 세그먼트 우선(3)을 사용합니다.

상위 주제: 데이터 모형: 스키매틱
