케이싱 또는 양극 보호가 포함되거나 포함되지 않은 네트워크 파이프를 작성하려면 네트워크 파이프 작성 워크플로우를 사용합니다.
- 산업 모형 탐색기에서 워크플로우 탐색기 아이콘
을 클릭합니다. - 네트워크 파이프 작성을 마우스 오른쪽 버튼으로 클릭합니다.
- 실행을 클릭합니다.
- 참조 레코드가 있을 경우 지정합니다.
- 보호 선택에서 파이프를 작성할 때 케이싱, 양극 또는 둘 다 작성할지 여부를 지정합니다.
보호 피쳐를 작성하라는 메시지가 표시됩니다. 케이싱은 폴리곤이고 양극은 점입니다.
- 확인을 클릭합니다.
- 프롬프트에 따릅니다.
- 워크플로우를 마치려면 ESC 키를 누릅니다.
지오메트리 작성을 완료하면 속성 데이터를 추가할 수 있도록 피쳐 클래스 양식이 표시됩니다.
피쳐 규칙
피쳐 규칙을 통해 파이프 속성 피쳐 클래스, 파이프 및 관련된 선 지오메트리 피쳐 클래스에 대한 일관성이 보장됩니다.
- 새 파이프의 정점이 정확히 기존 네트워크 점 피쳐 위에 있는 경우 파이프가 소프트 분할됩니다. 소프트 분할을 참조하십시오.

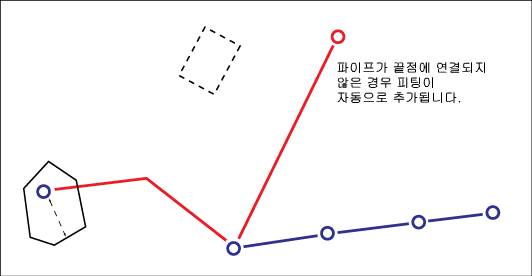

- 네트워크 점에 연결되지 않은 시작 또는 끝을 사용하여 파이프를 작성할 경우 기본적으로 피팅이 작성됩니다. 피쳐 규칙: 시작 및 끝 노드 작성을 참고하십시오.
