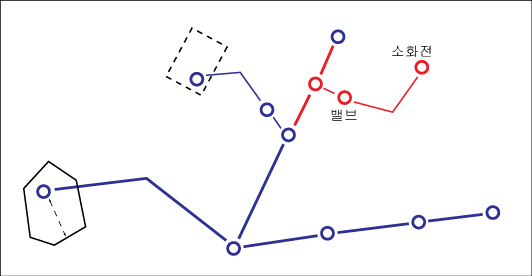

생성된 직선 파이프나 사용자가 작성한 파이프를 사용하여 주 파이프에 연결된 소화전을 작성하려면 소화전 작성 워크플로우를 사용합니다.
주 파이프의 회전자 또는 파이프의 밸브를 디지타이즈할 수도 있습니다.
회전자를 작성하지 않은 경우 파이프가 주 파이프에 부착된 위치에서 피팅이 작성됩니다(피쳐 규칙).
- 산업 모형 탐색기에서 워크플로우 탐색기 아이콘
을 클릭합니다. - 소화전 작성을 마우스 오른쪽 버튼으로 클릭합니다.
- 실행을 클릭합니다.
- 참조 레코드가 있을 경우 지정합니다.
- 소화전에서 주 파이프까지의 파이프에서 직선 파이프 또는 파이프 디지타이즈를 선택합니다.
직선 파이프를 선택한 경우 도면에서 주 파이프를 선택하라는 메시지가 표시됩니다. 주 파이프에 직교 투영으로 연결이 작성됩니다.
- 회전자 또는 주 파이프의 밸브를 추가할지 여부를 지정합니다.
- 확인을 클릭합니다.
- 프롬프트에 따릅니다.
- 워크플로우를 마치려면 ESC 키를 누릅니다.
지오메트리 작성을 완료하면 피쳐 클래스 양식이 표시되어 속성 데이터를 추가할 수 있습니다.
