기본 설정

리본의 시스템 패널에서 기본 설정 버튼을 클릭합니다.

기본 설정에는 다음과 같은 옵션이 있습니다.

• 일반 - 사용자가 Nastran 필드 형식과 솔루션, 로깅, 도움말, 데이터베이스, 파일, 메쉬, ADP 및 기술 미리보기에 대한 다양한 설정을 지정할 수 있습니다.
  • Nastran 광역 필드 형식: 그리드 점을 선택한 경우 Nastran 데크에 큰 필드 형식으로 그리드 점 항목이 생깁니다(다른 벌크 데이터 항목은 Autodesk Inventor Nastran의 이후 버전에서 이 기능이 지원됨). 작은 필드 형식이 유효한 자릿수를 충분히 제공하지 않을 때 큰 필드 형식을 사용할 수 있습니다.
  • 솔루션 설정: 경고와 함께 솔루션 확인 메시지 표시를 선택한 경우 Inventor Nastran은 솔버에서 모델 설정 문제/오류가 발생한 경우에도 .NAS 파일을 계속 기록할 것인지 사용자에게 묻는 메시지를 표시합니다. 이 옵션을 선택하지 않은 상태에서 모델 설정 문제(예: 첫 번째 하위 사례에 로드 표시가 없는 선형 정적 해석)가 발생하면 사전 프로세서가 중지되고 Nastran 벌크 데이터 파일(*.NAS 파일) 작성을 종료합니다. 솔루션 완료 메시지를 선택하면 대화상자에 솔루션이 완료되었다는 메시지가 표시되며, 이 대화상자를 클릭하여 솔루션을 표시할 수 있습니다. 이 확인란을 선택하지 않으면 확인 대화상자가 표시되지 않고 완료된 솔루션 결과가 바로 표시됩니다. 무시한 경고 재설정은 무시한 모든 경고 메시지를 기본값으로 재설정합니다.
  • 최대 전단 생성 옵션: 사용자가 최대 전단 또는 트레스카 오류 기준 사이에서 선택할 수 있습니다.



    트레스카를 선택한 경우 쉘 및 솔리드 트레스카 결과가 계산되고 완료된 해석에 대해 출력 벡터가 작성됩니다. 트레스카는 다음 방정식을 사용합니다.



    여기서 과 은 최대 주 응력과 최소 주 응력입니다.
  • 로깅: 이 옵션은 소프트웨어의 기술 지원에 대해서만 사용됩니다. Autodesk, Inc에 지원 요청을 제출하는 중이 아닌 이상 이 설정은 항상 해제여야 합니다.
  • 도움말 옵션: 이 옵션을 사용하여 온라인 도움말과 선택적 로컬 도움말(설치된 경우) 간을 전환합니다. 로컬 도움말 다운로드에 대한 링크가 제공됩니다(원할 경우).
    • Inventor Nastran 온라인 도움말: 인터넷에 연결된 경우 웹 브라우저를 사용하여 온라인 제품 도움말 문서에 액세스할 수 있습니다.
    • 설치된 로컬 도움말: 이 옵션은 선택적 로컬 도움말을 다운로드한 후 설치하는 경우에만 사용할 수 있습니다. 이 옵션이 활성화된 경우 도움말 파일이 로컬 하드 드라이브에서 액세스 가능하며 웹 브라우저에 표시됩니다(인터넷 연결이 필요 없음).
  • Nastran 파일 설정: Nastran 파일 자동 업데이트를 선택한 경우 Nastran(.nas) 파일이 계속 업데이트됩니다. 이 옵션을 선택하면 모델을 조립하는 동안 사용자에게 성능 지연이 감지될 수 있습니다. Nastran 솔루션 수행 시 항상 Nastran 파일이 생성되지만 이 설정은 Nastran 파일 수동 편집 창에서 Nastran 솔루션을 실행하기 위해서 주로 필요합니다.
  • 데이터베이스 설정: FE 모델링 데이터 저장을 선택 취소하면 저장 시 유한 요소 모델 정보(하중, 구속조건, 메쉬 등)가 CAD 모델 파일에 저장되지 않습니다. CAD 모델에서 Inventor Nastran 정보를 지우는 한 가지 방법입니다.
  • 메셔 설정: 연속 메쉬를 모델에 대해 설정 또는 해제로 선택할 수 있습니다. 현재 이 기능은 쉘 요소에만 사용할 수 있습니다.
  • ADP 설정: 제품 개선을 위한 Autodesk의 고객 데이터 사용에 대한 계약을 검토하거나 변경하려면 데스크탑 해석을 클릭합니다.
• 표시 옵션 - 사용자가 구속조건, 하중, 윤곽선에 최대값/최소값, 메쉬, 좌표계, 재료 배향, 질점, 커넥터, 자유단, 메쉬 컨트롤 등의 전역 시각화를 설정할 수 있습니다.



  • 표시: 자유단을 선택하면 부품 간의 연속 메쉬를 확인할 수 있습니다.
  • 렌더링: 빠른 렌더링 하중 및 구속조건을 위해 그래픽을 최적화합니다.
  • 변형되지 않은 모서리 표시: 변형된 플롯이 표시될 때 변형되지 않은 모서리를 표시합니다.
  • 메시 색상 표시는 메시를 쉽게 식별할 수 있도록 메시 색상을 검은색으로 설정합니다.

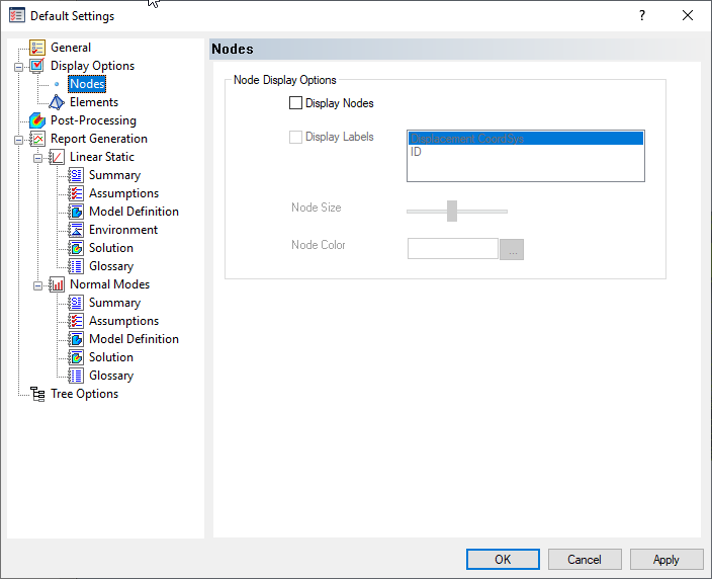

  • 노드: 모델에서 노드의 시각화에 대한 설정을 정의합니다. 사용자가 변위 좌표계 또는 ID 태그를 사용하여 노드를 표시하도록 선택할 수 있습니다. 크기 및 색상을 변경할 수도 있습니다.



  • 요소: 사용자가 ID, 재료 또는 특성에 따라 모델의 요소에 대한 레이블을 표시하도록 선택할 수 있습니다.



• 사후 처리 - 사용자가 사후 처리 옵션에 대한 기본 설정을 지정할 수 있습니다.



  • 일반 섹션:
    • 자동 플롯 업데이트:(큰 모델의 경우 선택 취소하는 것이 좋음)
    • 자동으로 결과 로드: 모델이 열릴 때 결과를 자동으로 로드할 수 있습니다.
  • 사후 처리 섹션: 다음 항목에 대한 기본 설정을 지정할 수 있습니다.
    • 프레임 수: 애니메이션의 프레임 수를 정의합니다.
    • 지연(msec): 애니메이션 프레임 간의 지연 시간(밀리초)을 지정합니다.
    • 모드 다음 세 가지 옵션 중 하나를 사용하여 애니메이션 모드를 정의합니다.
      • 절반: 애니메이션이 언로드/변형되지 않음 상태에서 시작하여 서서히 완전 로드/변형됨 결과가 된 후 정지됩니다.
      • 전체: 애니메이션이 언로드/변형되지 않음 상태에서 시작하여 서서히 완전 로드/변형됨 결과가 된 후 다시 반대로 진행됩니다(언로드/변형되지 않음 상태로 서서히 되돌아감).
      • 진동: 애니메이션의 처음 절반은 전체 옵션과 동일합니다. 그런 다음 계산된 변형 쉐이프의 미러 이미지를 사용하여 두 번째 전체 주기가 추가됩니다. 이 옵션은 진동 모드를 시각화하는 데 유용합니다. 예를 들어 모드 쉐이프를 결정할 때 탑의 상단이 오른쪽으로 구부러지면 전체 진동 주기의 두 번째 절반 부분의 경우 왼쪽으로 구부러집니다.
  • 안전 계수 플롯 섹션: 안전 계수 플롯에 대해 원하는 기본 설정을 선택합니다.
    • 표시할 최소 안전 계수 값: 프로그램에서 계산 최소값(기본값) 또는 사용자 지정 값 중에서 안전 계수 플롯의 최소값의 기준으로 사용할 값을 선택합니다.
    • 표시할 최대 안전 계수 값: 프로그램에서 계산 최대값 또는 사용자 지정 값 중에서 안전 계수 플롯의 최대값의 기준으로 사용할 값을 선택합니다. 기본값은 사용자 지정 최대값인 15입니다. 비교적 낮은 안전 계수가 필요하며 응력이 낮은 영역의 최대 안전 계수는 아주 큰 수일 수 있기 때문에 이 옵션은 유용합니다. 그 결과, 플롯이 주로 한 가지 색상이 표시될 수 있습니다. 작은 범위의 안전 계수 값에 초점을 맞추면 낮은 안전 계수 영역에서 보다 풍부한 색상 스펙트럼이 생성되고 해상도가 향상됩니다.
  • 둘레 윤곽선 범위 색상: 둘레 윤곽선 플롯의 최대값 초과 및 최소값 미만의 색상을 설정할 수 있습니다. 확인란을 개별적으로 선택/선택취소하고 색상 팔레트 옵션에서 색상을 선택하면 됩니다.

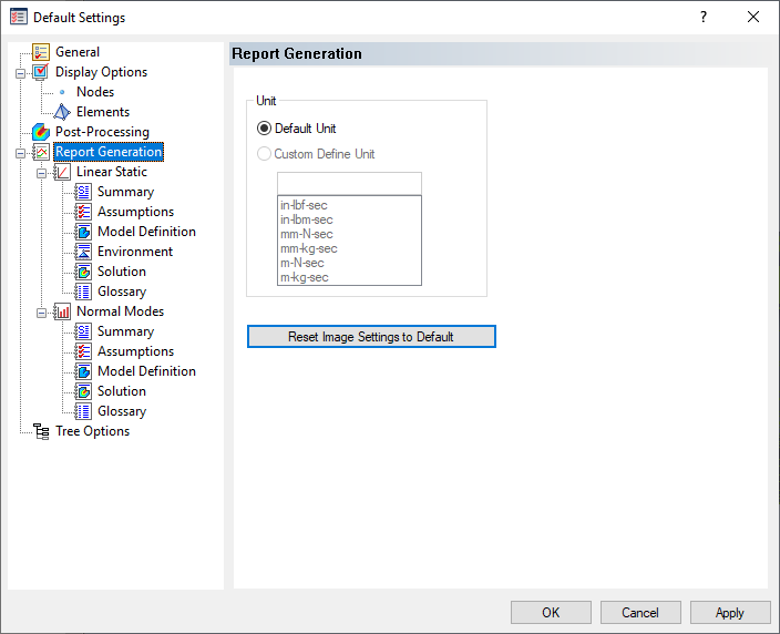

• 보고서 생성 - 보고서 생성에 대한 설정을 정의하고 사용자가 보고서에 작성되는 텍스트를 사용자화할 수 있습니다. 보고서는 현재 선형 정적 및 법선 모드 솔루션에 대해서만 생성할 수 있습니다.



• 트리 옵션 - 사용자가 필요하지 않거나 원하지 않는 트리 항목을 선택하거나 선택 취소하여 설계 트리를 간소화할 수 있습니다.

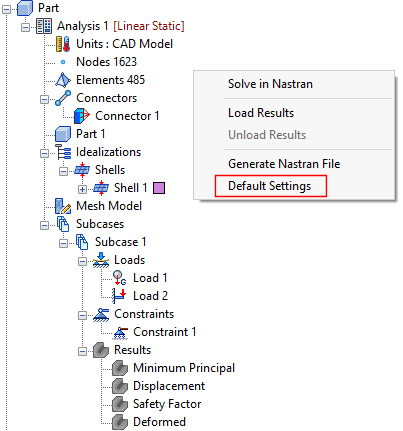

기본 설정 창은 Autodesk Nastran 모델 트리의 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 기본 설정을 선택하는 방법으로도 액세스할 수 있습니다.
