3D 모형에서 ISO 메시지를 작성할 수 있습니다. 파이프 모형에 배치하기 전에 메시지를 미리 볼 수 있습니다. 메시지는 생성된 등각투영 도면에 표시됩니다.

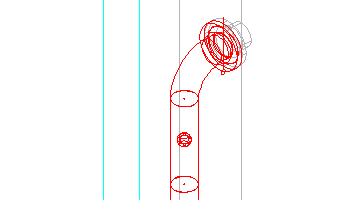

파이프에 구로 표시되는 모형에 ISO 메시지를 배치할 수 있습니다.

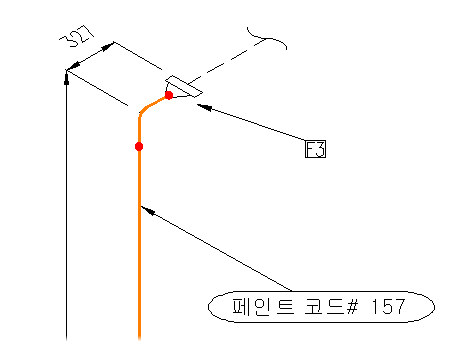

ISO에서 메시지 문자는 지정된 엔클로저(예: 타원)에 표시됩니다.
메시지를 엔클로저 없이 도면에 배치하거나 다음 엔클로저 옵션을 사용하여 도면에 배치할 수 있습니다.
- 끝이 둥근 상자
- 직사각형 상자
- 원형 엔클로저
- 삼각형 엔클로저(2자 제한)
- 다이아몬드 모양 엔클로저(3자 제한)
- 끝이 다이아몬드 모양인 상자
- 이중 원
- 타원
- B.I.P. 식별자
