파이프 라우팅을 시작하려면

1. 파이프 사양, 크기 또는 선 번호가 리본에 설정되지 않은 경우 다음을 수행합니다.
   • 리본에서 홈 탭 요소 삽입 패널 사양 선택기 드롭다운 리스트를 클릭합니다.
   • 드롭다운 리스트에서 파이프 사양(예: CS300)을 클릭합니다.
   • 파이프 크기 선택기 드롭다운 리스트에서 파이프 크기(예: 4”)를 클릭합니다.
     주:

     크기 드롭다운 리스트 옆의 버튼을 클릭하여 프로젝트 단위로만 구성요소 크기를 표시하거나, 프로젝트 단위와 구성요소 단위가 서로 다른 경우 영국식 단위와 미터법 단위 둘 다로 구성요소 크기를 표시할 수 있습니다.

   • 선 번호 선택기 드롭다운 리스트에서 선 번호(예: 101 또는 지정되지 않음)를 클릭합니다.

2. 리본에서 파이프 라우팅을 클릭합니다.

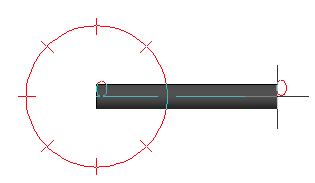

3. 도면 영역에서 파이프의 시작점 위치를 클릭하여 지정합니다.

4. 파이프의 다음 점을 클릭하여 지정합니다.
5. 도면을 계속 클릭하여 파이프의 추가 점을 지정할 수 있습니다.
6. Enter 키를 눌러 파이프 라우팅을 마칩니다.
