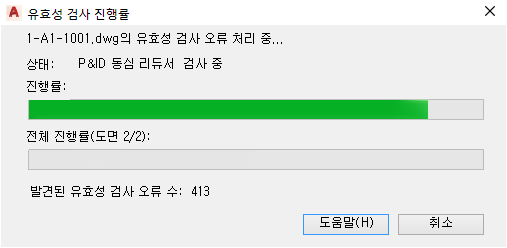

유효성 검사 진행률 대화상자

각 도면에 대한 유효성 검사 진행률 및 유효성을 검사 중인 도면에 대한 전체 유효성 검사 진행률을 표시합니다.

 바로 가기 메뉴: 프로젝트 관리자 P&ID 도면 노드를 마우스 오른쪽 버튼으로 클릭 유효성 검사

 바로 가기 메뉴: 프로젝트 관리자 개별 P&ID 도면을 마우스 오른쪽 버튼으로 클릭 유효성 검사

 바로 가기 메뉴: 프로젝트 프로젝트를 마우스 오른쪽 버튼으로 클릭 프로젝트 유효성 검사

 리본:  홈 유효성 검사 탭 유효성 검사(P&ID 작업공간)

 명령 입력: 유효성 확인

유효성 검사 프로세스는 프로젝트 또는 도면 크기나 프로젝트의 도면 수에 따라 몇 분 정도 걸립니다. 진행률 미터는 유효성 검사가 수행된 정도를 나타냅니다.

filename.dwg의 유효성 검사 오류 처리 중

유효성 검사 오류를 확인 중인 도면의 이름(filename.dwg)을 표시하도록 제목이 동적으로 업데이트됩니다.

상태

도면에서 확인 중인 구성요소의 이름을 표시합니다.

진행률

도면의 유효성 검사 진행률이 오류를 확인하고 있음을 나타냅니다.

전체 진행률(도면 X/Y)

확인 중인 도면 수를 기준으로 유효성 검사 진행률을 나타냅니다. 현재 유효성을 검사한 도면 수(X)와 유효성을 검사할 총 도면 수(Y)를 비교한 전체 유효성 검사 진행률이 제목에 표시됩니다.

발견된 유효성 검사 오류 수

발견된 유효성 검사 오류 수를 표시합니다. 이 숫자는 추가 오류가 발견되면 동적으로 업데이트됩니다.
