PCF 파일을 사용하려면

ISO 도면을 작성하지 않고 PCF 파일을 작성할 수 있습니다. PCF 파일에서 직접 ISO 도면을 작성할 수도 있습니다.

모형에서 등각투영 도면을 생성하면 PCF(Piping Component File)가 자동으로 작성됩니다. 등각투영 도면을 생성하지 않은 경우에도 응력 엔지니어 또는 파이프 제작업체용으로 필요한 경우 PCF를 내보낼 수 있습니다.

나중에 PCF 파일을 가져와 등각투영 도면을 작성할 수 있습니다. 다른 프로그램에서 작성된 PCF 파일을 가져올 수도 있습니다.

PCF 파일을 내보내려면

1. 리본에서 ISO 탭 내보내기 패널 PCF 내보내기를 클릭합니다.
2. PCF 내보내기 대화상자에서 내보낼 선 번호를 선택합니다.
3. 작성을 클릭합니다.

   선택한 각 선 번호에 대해 별도의 PCF 파일이 작성됩니다.

PCF 파일에서 ISO 도면을 작성하려면

1. 리본에서 ISO 탭 ISO 작성 패널 PCF를 ISO로를 클릭합니다.
2. PCF에서 ISO 작성 대화상자에서 추가를 클릭합니다.
3. 등각투영 도면을 작성할 PCF 파일을 하나 이상 지정합니다.
4. 작성을 클릭합니다.

3D 모형으로 PCF 파일을 가져오려면

1. 리본에서 홈 탭 부품 삽입 패널 PCF - 파이프를 클릭합니다.

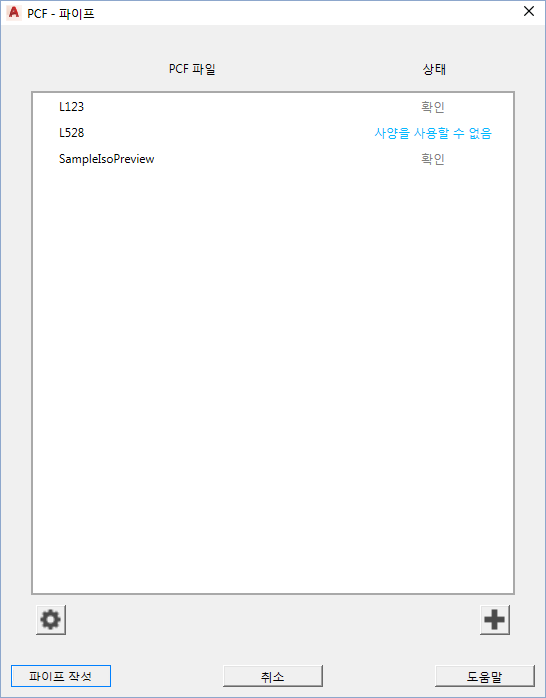

2. 가져올 PCF 파일을 하나 이상 지정하고(예: ₩Isometric₩Live Preview₩Sample PCF₩SampleIsoPreview.pcf) 열기를 클릭합니다. PCF - 파이프 대화상자가 표시됩니다.



3. 상태 열에 사양을 사용할 수 없음이 표시되면 다음을 수행합니다.
   • 설정 버튼을 클릭합니다. PCF - 파이프 설정 대화상자가 표시됩니다.
   • Plant 3D 사양 열에서 PCF 사양과 일치하는 프로젝트 사양을 클릭합니다.
   • 이 작업을 반복하여 모든 Plant 3D 사양을 지정합니다.
     주: 이 자리 표시자 사양은 매핑되지 않은 모든 PCF 사양(사양을 사용할 수 없음)에 사용됩니다.
   • 확인을 클릭합니다.
   • 프로젝트 사양에 매핑할 수 없는 PCF 파일은 가져오지 않으려는 경우 제거 버튼을 클릭합니다.
4. 파이프 작성을 클릭합니다.

예를 들어 실시간 미리보기에서 사용되는 PCF는 파이프, 부속품 및 밸브를 모형에 추가합니다.
