직교 BOM 주석을 작성하려면(프로젝트 설정)

프로젝트에 정의된 직교 재료 명세서(BOM) 주석이 없는 경우 프로젝트 설정에서 추가할 수 있습니다.

주: 직교 BOM 주석을 작성하려는 경우 프로젝트에 정의된 BOM 주석 설정이 없으면 프로젝트에 BOM 주석이 정의되어 있지 않습니다.라는 오류 메시지가 표시됩니다. BOM 주석 설정은 BOM_ID 속성 정의 태그가 있는 블록을 지정하며, 파이프 런 구성요소 및 조임쇠에 적용됩니다.

1. 프로젝트 설정 트리에서 Plant 3D DWG 설정 Plant 3D 클래스 정의 파이프 및 장비를 확장합니다.
2. 파이프 런 구성요소를 클릭합니다.
3. 직교 주석 설정 아래에서 주석 추가를 클릭합니다. 기호 설정 대화상자가 표시됩니다.
4. 기호 이름 상자에 이름을 입력합니다. 예를 들어, Bill of Material [BOM]을 입력합니다.
5. 대상 특성 사용 리스트에서 예를 클릭합니다.
6. 지시선 사용 리스트에서 예를 클릭합니다.
7. 블록 이름이 비어 있는 경우 다음을 수행합니다.
   1. 블록 아래에서 줄임표(...)를 클릭합니다.
   2. 블록 도면 선택 대화상자에서 프로젝트 폴더에 있는 projSymbolStyle.dwg를 지정합니다. 블록 선택 대화상자가 표시됩니다.
   3. 사용 가능한 블록 리스트에서 블록 이름(예: Oval Tag Style_3dblock)을 클릭합니다.
   4. 확인을 클릭하여 블록 선택 대화상자를 닫습니다.
8. 확인을 클릭하여 기호 설정 대화상자를 닫습니다.
9. 직교 주석 설정 아래에서 블록 편집을 클릭합니다.
10. 블록 편집기에서 속성 정의를 두 번 클릭합니다.

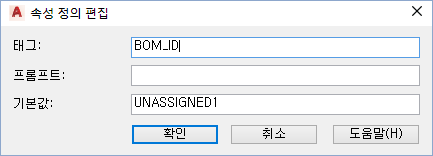

11. 속성 정의 편집 대화상자의 태그 상자에 BOM_ID를 입력합니다.

12. 확인을 클릭하여 속성 정의 편집 대화상자를 닫습니다.
13. (선택 사항) 속성 정의에 대한 문자 자리맞추기(예: 중간 중심) 및 블록의 외곽선 형상을 지정합니다. 예를 들어, 반지름이 0.15인치 또는 4.5mm인 원을 작성합니다.
14. 블록 편집기 리본 상황별 탭블록 편집기 닫기를 클릭하고 변경 사항을 저장합니다.
15. (선택 사항) 개스킷과 같은 조임쇠에 대한 BOM 주석을 지원하려면 프로젝트 설정 트리에서 조임쇠를 클릭하고 3~14단계를 반복합니다. 4단계에서 다른 이름(예: Bill of Material Fasteners [BOM])을 지정합니다.
16. 확인을 클릭하여 프로젝트 설정을 닫습니다.
