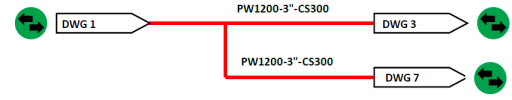

선 세그먼트에서 선 그룹 변경이 감지된 경우 연결된 모든 OPC의 연결이 끊어집니다. 다음은 일반적인 시나리오입니다.
연결된 선 그룹을 새 선 그룹에 다시 지정하려면
- 다시 지정할 선을 클릭하여 선택합니다. 예를 들어,
선을 선택합니다. - 리본에서 홈 탭
P&ID 패널 태그 지정을 클릭합니다. - 태그 지정 대화상자에서 새 선 그룹의 값을 입력합니다. 예를 들어, 다음을 입력할 수 있습니다.
- 서비스: UA
- 번호: 99
- 크기: 4”
- 사양: CS150

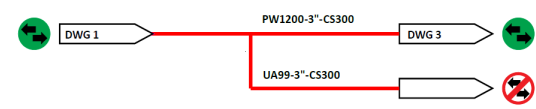

결과는 다음과 같습니다.
지정된 연결된 선 그룹의 일부를 다시 지정하려면
- 다시 지정할 선 그룹의 일부를 클릭하여 선택합니다. 또는 여러 세그먼트를 창으로 선택할 수 있습니다.
예를 들어, 이 시나리오에서는 맨 아래 선 세그먼트를 선택합니다.
- 리본에서 홈 탭 P&ID 패널 태그 지정을 클릭합니다.
- 선 번호 태그 지정 대화상자에서 선택한 세그먼트의 파이프 선 그룹만 업데이트 확인란을 선택하고 새 선 그룹의 값을 입력합니다. 예를 들어, 다음을 입력합니다.
- 서비스: UA
- 번호: 99
이제 선의 해당 부분이 새 선 그룹에 속합니다.
지정된 연결된 선 그룹에 인라인 장비를 배치하려면(ISO 표준 프로젝트)
- ISO 장비를 기존 선에 배치합니다.
- 프롬프트가 표시되면 새 선 그룹으로 지정할 선을 선택하고 Enter 키를 누릅니다. 결과는 다음과 같습니다. 선택한 선 세그먼트가 지정되지 않은 새 그룹이 됩니다.
주: 2단계에서 지정한 대로 Enter 키를 누르는 대신 명령행을 눌러 선 번호를 변경할 수 있습니다. 선 번호 태그 지정 대화상자가 표시되고 새 값을 입력할 수 있습니다. 예를 들면 다음과 같습니다.- 서비스: UA
- 번호: 99
결과는 다음과 같습니다.
