사양 뷰어를 사용하여 파이프 또는 파이프 부속을 모형에 추가할 수 있습니다.
사양 뷰어에서는 사양 파일을 사용하여 부품 크기, 선택 및 라우팅 우선순위를 제어합니다. 사양 파일을 연 후 사양 시트를 보고, 3D 모형에 항목을 추가하고, 도구 팔레트를 사용자화할 수 있습니다.

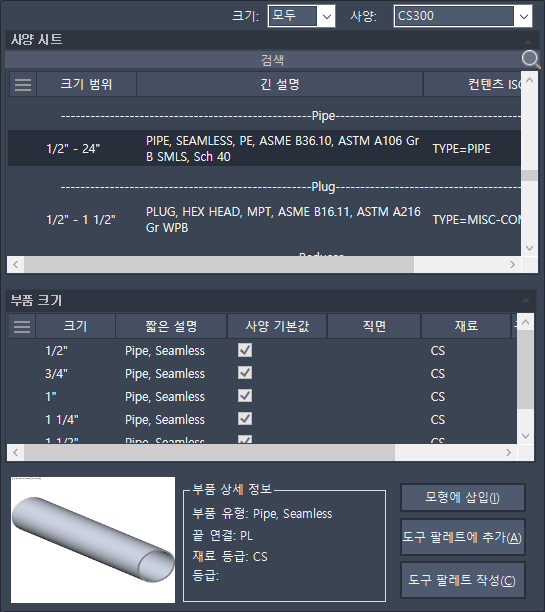

선택한 사양에서 특정 크기에 사용할 수 있는 모든 부품을 볼 수 있습니다. 크기 및 사양 리스트에 대한 모든 변경 사항은 파이프 사양 뷰어와 리본의 부품 삽입 패널에서 업데이트됩니다.
크기가 지정된 부품 또는 크기가 지정되지 않은 부품을 삽입할 수 있습니다. 객체 스냅을 사용하여 열린 포트에 연결할 경우 해당 포트의 크기가 사용됩니다. 사양 파일이 변경된 경우 3D 모형을 업데이트하도록 프로그램을 설정할 수 있습니다.
파이프 사양 뷰어를 사용하면 열을 사용자화하고 화면에 표시되지 않은 특성을 검색할 수 있습니다.

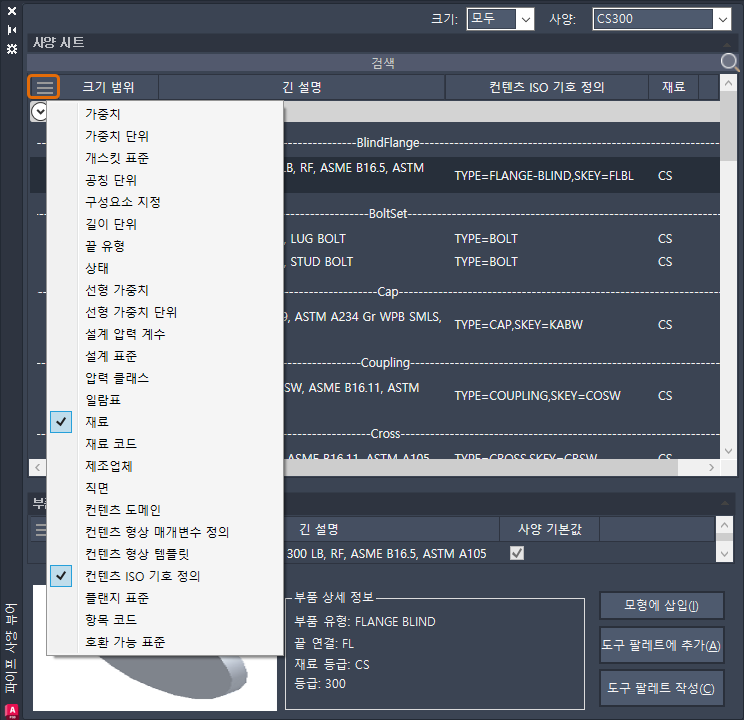

사양 시트 및 부품 크기의 왼쪽 상단에 모두 열 사용자화 기능이 추가되었습니다. 버튼을 클릭하여 특성 리스트를 표시합니다. 이 리스트에서 열에 표시할 특정 특성을 선택할 수 있습니다. 각 열을 끌어 해당 열의 위치를 수동으로 조정할 수도 있습니다.
사양 편집기에서 사용자 특성을 이미 추가한 경우 해당 특성은 특성 리스트 플라이아웃에 표시됩니다. 사용자 부품 패밀리 특성은 사양 시트 특성 리스트에 표시되고 사용자 부품 크기 특성은 부품 크기에 표시됩니다.

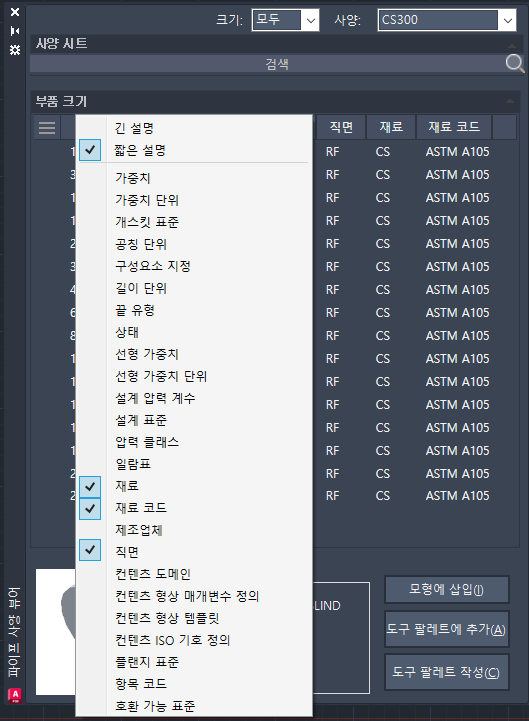

부품 크기에 대해 긴 설명 또는 짧은 설명을 표시할지 선택할 수 있습니다.
주: 이전에 세 가지였던 크기 열이 한 개의 열(크기 범위)로 통합되었습니다.

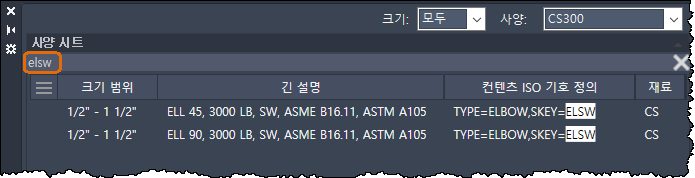

현재 열에 표시되지 않는 경우에도 특성을 검색할 수 있습니다. 검색 결과 위에 마우스 커서를 놓으면 툴팁이 표시되어 어떤 특성에 검색 문자가 포함되어 있는지를 보여줍니다. 예를 들어, 검색 상자에 "elsw"를 입력하면 Skey=ELSW인 모든 엘보가 검색 결과에 표시됩니다.
