- 도면에서 파이프를 마우스 오른쪽 버튼으로 클릭합니다.
- 바로 가기 메뉴에서 파이프에 용접 추가를 클릭합니다.

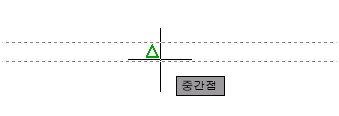

- Shift 키를 누른 채 도면 영역을 마우스 오른쪽 버튼으로 클릭하고 객체 스냅(예: 중간점)을 클릭합니다.

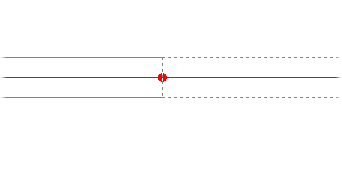

- 파이프의 점을 지정합니다.

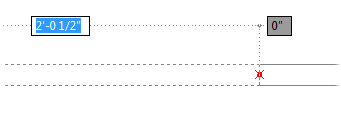

- 동적 치수가 활성화된 경우 파이프의 끝에서 정확한 거리에 용접을 배치하려면 다음을 수행합니다.
- 파이프의 잘못된 끝에서 추적하는 경우 b(Base Component)를 입력하고 다른 끝을 지정합니다.
- 추적 상자에 거리를 입력합니다.
기존 용접의 용접 유형을 변경하려는 경우 특성 팔레트를 사용할 수 있습니다.
