자동으로 생성된 특성을 태그 형식에 추가하려면

다음 절차에 따라 도면 및 프로젝트 특성을 모두 추가할 수 있습니다.

1. 리본에서 홈 탭 프로젝트 패널 프로젝트 관리자 프로젝트 설정을 클릭합니다.
2. 프로젝트 설정 트리 뷰에서 Plant 3D DWG 설정을 확장합니다.
3. Plant 3D 객체 클래스 정의(예: 파이프 및 장비장비)를 찾아서 클릭할 때까지 리스트를 계속 확장합니다.

4. 클래스 설정 창의 태그 형식 아래에서 새로 만들기를 클릭합니다.

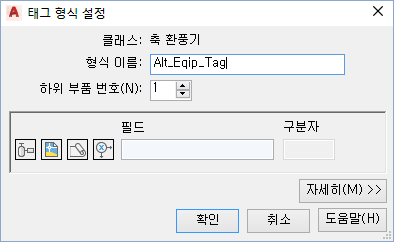

5. 태그 형식 설정 대화상자에서 다음을 수행합니다.
   • 형식 이름 상자에 새 형식의 이름(예: Alt_Equip_Tag)을 입력합니다.
   • 하위 부품 번호 상자에서 번호를 입력하거나 원하는 하위 부품 번호가 표시될 때까지 화살표를 클릭합니다.
   • 표현식 아이콘(행의 마지막 아이콘)을 클릭합니다.

6. 표현식 정의 대화상자에서 다음을 수행합니다.
   • 자동 생성 아래에서 표현식 자동 생성 확인란을 선택합니다. 필요에 따라 프로젝트 필드(또는 도면 영역)를 클릭합니다.
   • 프로젝트 아이콘을 클릭합니다.

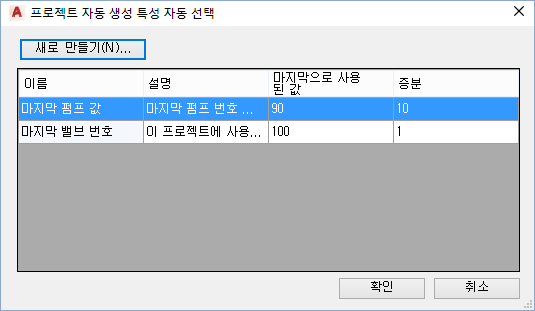

7. 프로젝트 자동 생성 특성 선택 대화상자에서 새로 만들기를 클릭합니다.

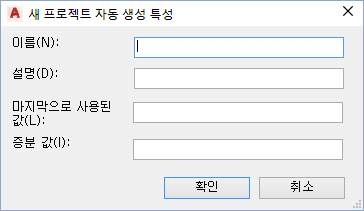

8. 새 프로젝트 자동 특성 대화상자에서 다음을 수행합니다.
   • 이름 상자에 새 특성의 이름을 입력합니다.
   • 설명 상자에 새 특성에 대한 설명을 입력합니다.
   • 마지막으로 사용된 값 상자에 새 특성의 마지막 값에 사용할 값을 입력합니다.
   • 증분 값 상자에 새 특성의 증분 값을 입력합니다.
9. 열려 있는 모든 대화상자가 닫힐 때까지 확인을 클릭합니다.
