선에서 다음과 같은 다른 편집 작업을 수행할 수 있습니다.
- 다른 선 또는 구성요소 위로 연장되는 선 자르기(TRIM 명령 사용)
- 다른 선 또는 구성요소에 연결되도록 선 연장(EXTEND 명령 사용)
- 선 늘이기 또는 줄이기(선의 끝 선 그립 사용)
- 선을 늘여 선에 연결된 구성요소 및 부착된 탱크의 노즐 이동(STRETCH 명령 사용)
- 모든 장비 및 노즐을 포함하거나 포함하지 않고 선 이동(MOVE 명령 사용)
원하는 결과에 따라 STRETCH 또는 MOVE 명령을 사용할 수 있습니다. 다음은 몇 가지 예입니다.
| 원하는 결과 | 수행할 작업 | 사용할 명령 |
|---|---|---|
| 모든 장비, 노즐 및 선 이동 | 모두 선택 | STRETCH 또는 MOVE 주: 이 동작으로 인해 문제가 발생하는 경우(예: 선이 겹치는 경우) 영향을 받는 항목이 늘어나지 않습니다.
|
| 장치 이동 및 부착 유지 | 장비 선택(노즐을 선택하거나 선택하지 않음) | STRETCH 또는 MOVE |
| 선을 연장하고 해당 부착 유지 | 선의 일부 선택 주: 선의 일부를 선택할 대 선과 노즐 사이에 있는 연결점을 선택하지 않음
|
STRETCH |
| 노즐 이동 및 분리(예: 탱크에서) | 노즐 선택 | STRETCH 또는 MOVE |
| 선 이동 및 분리 | 전체 선 선택 | STRETCH 또는 MOVE |
| 선 및 노즐 이동 및 분리 | 전체 선 및 노즐 선택 | STRETCH 또는 MOVE 주: STRETCH는 선에서 노즐을 분리함
|

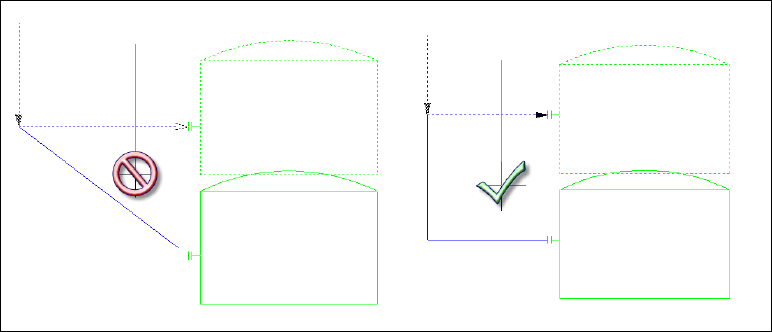

예상할 수 있듯이, P&ID 도면에서 STRETCH 명령을 사용하고 도식적인 선 및 탱크의 일부를 선택하면 노즐이 부착된 상태로 선이 늘어나고 탱크가 이동합니다. 이 도면의 왼쪽 뷰에 일반 AutoCAD 선에서 STRETCH를 사용할 경우 발생하는 결과가 표시되어 있습니다. 즉, 탱크에서 선이 분리됩니다. 오른쪽 뷰에는 도식적인 선이 늘어나고, 탱크가 이동하며, 노즐이 부착된 상태로 유지되는 결과가 표시됩니다. 점선은 명령을 완료하기 전에 커서를 이동할 경우의 잠재적 결과에 대한 라이브 미리보기를 나타냅니다.
