파이프 분기로 작업하려면

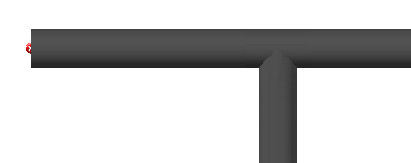

티 분기를 작성하려면

1. 도면에서 파이프를 선택합니다.

2. 파이프 가운데 근처의 연속 그립을 클릭합니다.

3. 도면에서 분기의 다음 점을 클릭하여 지정합니다.
4. Enter 키를 눌러 파이프 라우팅을 마칩니다.

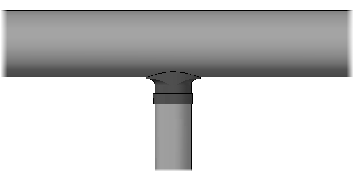

Olet 분기를 작성하려면

1. 리본에서 홈 탭 요소 삽입 패널 사양 뷰어를 클릭합니다.
2. 사양 시트에서 Olet(예: 소코렛)을 클릭하여 선택합니다.
3. 파이프 사양 뷰어에서 모형에 삽입을 클릭합니다.
4. 원하는 포트에 삽입점이 없는 경우 Ctrl 키를 누릅니다.
5. Shift 키를 누른 채 도면 영역을 마우스 오른쪽 버튼으로 클릭하고 객체 스냅(예: 중간점)을 클릭합니다.
6. 스냅할 파이프 선의 점을 클릭하여 지정합니다.
7. Olet 회전을 클릭하거나 Enter 키를 눌러 0으로 지정합니다.
8. Enter 키를 누릅니다.
9. 도면 영역에서 Olet을 클릭하여 선택합니다.
10. 연속 그립을 클릭하여 분기를 작성합니다.
11. 도면 영역에서 분기의 다음 점을 클릭하여 지정합니다.

12. Enter 키를 눌러 파이프 라우팅을 마칩니다.

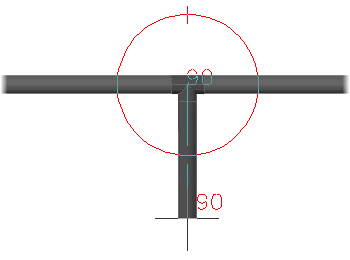

부속품에서 분기하려면

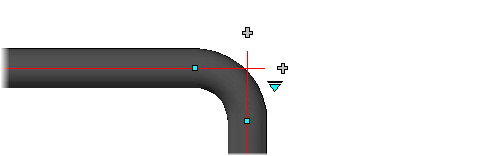

1. 도면 영역에서 부속품(예: 엘보우)을 클릭합니다.

2. 분기 연속 그립을 클릭합니다.

   열린 포트에 없는 연속 그립이 분기 연속 그립입니다.

3. 도면 영역에서 분기의 다음 점을 클릭하여 지정합니다.

4. Enter 키를 눌러 파이프 라우팅을 마칩니다.

헤더 아래의 정확한 거리에서 분기하려면

대부분의 경우 정확한 배치를 위해 동적 입력을 사용할 수 있습니다. 동적 입력을 사용할 수 없는 경우 이 절차에서는 시작 객체 스냅을 사용하여 구성요소를 배치하는 방법을 설명합니다.

1. 리본에서 홈 탭 부품 삽입 패널 파이프 라우팅을 클릭합니다.
2. Shift 키를 누른 상태로 도면 영역을 마우스 오른쪽 버튼으로 클릭하고 시작을 클릭합니다.

3. Shift 키를 누른 상태로 도면 영역을 마우스 오른쪽 버튼으로 클릭하고 노드를 클릭합니다.
4. 헤더 끝에 있는 점을 클릭하여 지정합니다.
5. Shift 키를 누른 상태로 도면 영역을 마우스 오른쪽 버튼으로 클릭하고 근처점을 클릭합니다.

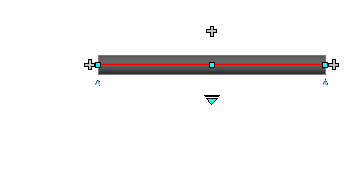

6. 헤더 위로 마우스를 이동하면 객체 스냅 그림 문자가 표시됩니다(클릭하지 마십시오).

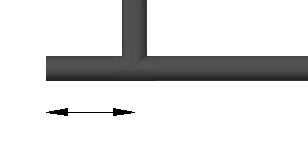

   이제 헤더 아래를 추적합니다.

7. 분기를 작성할 거리(예: 24)를 입력합니다.
8. 도면 영역에서 분기의 다음 점을 클릭하여 지정합니다.

9. Enter 키를 눌러 파이프 라우팅을 마칩니다.
   주:

   시작 및 근처점 객체 스냅을 함께 사용할 때 지정된 점에 대한 끝점을 찾을 수 없음 메시지가 표시되는 경우 조준창 크기를 늘리거나 줌 아웃할 수 있습니다. 마우스가 파이프 중심선 바로 위에 있으면 근처점 그림 문자가 표시됩니다.
