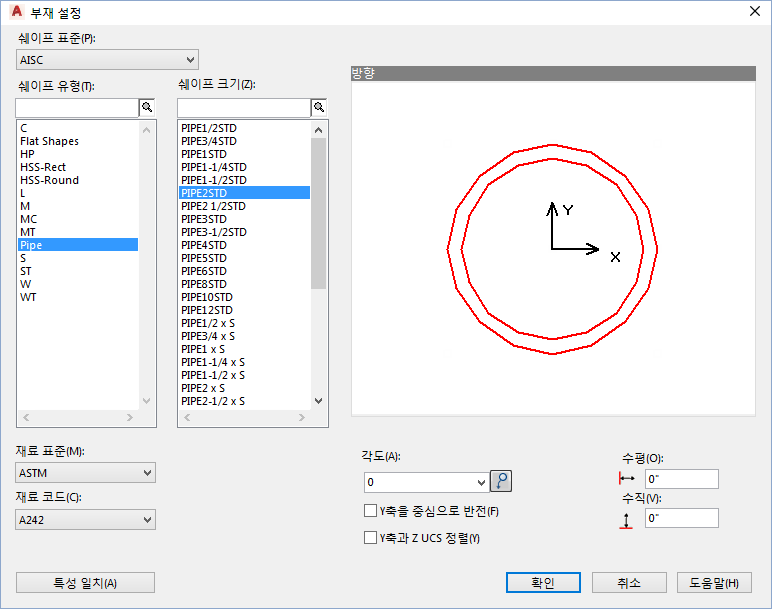

구조 객체의 프로파일을 선택합니다.
선택한 구조 객체에 따라 제목 및 방향 미리보기가 변경됩니다. 옵션은 다음과 같습니다.
- 핸드레일 쉐이프 선택 대화상자
- 걸레받이 쉐이프 선택 대화상자
- 무릎 레일 쉐이프 선택 대화상자
- 래더 쉐이프 선택 대화상자
- 기둥 쉐이프 선택 대화상자
- 횡선 쉐이프 선택 대화상자
- 계단 쉐이프 선택 대화상자
- 쉐이프 표준
-
구조 객체에 대한 표준을 설정합니다.
- 쉐이프 유형
-
쉐이프 유형을 설정합니다.
- 쉐이프 크기
-
쉐이프 크기를 설정합니다.
- 재료 표준
-
구조 객체에 대한 재료 표준을 설정합니다.
- 재료 코드
-
구조 객체에 대한 재료 코드를 설정합니다.
- 각도
-
각도 값을 설정합니다. 현재 값을 90도씩 늘리려면
아이콘을 클릭합니다. - Y축을 중심으로 반전
-
부재 방향을 반전합니다.
- Y축과 Z UCS 정렬
-
Y축과 Z UCS를 정렬하여 구조 객체 방향을 설정합니다.
- 수평
-
원점의 수평 배치를 입력한 값으로 설정합니다.
- 수직
-
원점의 수직 배치를 입력한 값으로 설정합니다.
- 특성 일치
-
도면 영역에서 구조 객체를 클릭하라는 프롬프트를 표시하고, 선택한 객체의 필드 값과 동일한 값으로 필드를 채웁니다.
- 방향
-
구조 객체에 적용된 선택한 옵션의 미리보기를 표시합니다.
