3D 모형에서 등각투영 시작점을 지정하려면

시작점을 지정하지 않으면 선이 임의로 시작될 수 있습니다. 3D 모형에서 시작점을 배치하여 시작점을 지정할 수 있습니다.

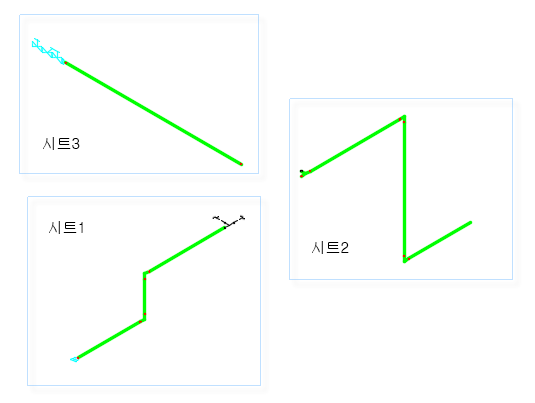

예를 들어, 밸브 조립품이 시트 3에 표시되어 있지만 이를 시트 1에 표시할 수 있습니다.

1. 리본에서 ISO 탭 ISO 주석 패널 시작점을 클릭합니다.
2. 선 시작 근처의 한 점을 지정합니다. 시작점이 3D 모형에 표시됩니다.

3. 도면 영역에서 파이프 또는 부속품의 중심선에 삽입점을 지정합니다. 예를 들어, 밸브 포트의 노드 스냅을 지정합니다.

   표식기가 가려진 경우 와이어프레임 뷰로 전환합니다.

4.
   새 등각투영 도면을 작성하는 경우 이제 밸브 조립품이 시트 1에 표시됩니다.

주: 분할점을 저장하는 것과 동시에 등각투영 시작점을 3D 모형에 저장할 수 있습니다. 기본 시작점이 올바르지 않은 경우에만 시작점을 수동으로 배치하면 됩니다.
