새 프로젝트 도면 작성
- 공동 작업 프로젝트에 있는 동안 프로젝트 관리자 트리 뷰에서 새 도면(예: P&ID 도면)을 추가할 폴더 노드를 마우스 오른쪽 버튼으로 클릭하고 새 도면을 클릭합니다.
- 새 DWG 대화상자의 파일 이름 상자에 이름을 입력합니다.
- 확인을 클릭합니다.
도면이 로컬 작업공간에 추가됩니다.
- 다른 프로젝트 구성원이 내 도면을 볼 수 있게 하려면 다음과 같이 합니다.
- 공동 작업 옵션에 따라 도면을 저장하거나 도면을 체크 인합니다.
- 체크 인 대화상자에서 체크 인 후 편집을 위해 파일 열어 두기를 선택합니다.
- 확인을 클릭합니다.
이제 도면이 BIM 360 Docs 사이트에 표시되고 사용자에게 체크 아웃됩니다.
프로젝트 도면 체크 인
- 도면을 닫습니다.
주: 공동 작업 옵션 대화상자의 체크 인/체크 아웃 아래에 있는 도면 체크 인 드롭다운 리스트에서 도면을 저장할 때 또는 도면을 닫을 때 옵션을 선택하여 도면을 닫을 때 자동으로 체크 인되도록 합니다.
- 프로젝트 관리자 트리 뷰에서 도면 노드를 마우스 오른쪽 버튼으로 클릭하고 체크 인을 클릭합니다. 확인을 클릭합니다.
체크 아웃한 모든 도면을 폴더 또는 프로젝트로 체크 인
- 프로젝트 관리자 트리 뷰에서 폴더 또는 프로젝트 노드를 마우스 오른쪽 버튼으로 클릭하고 체크 인을 선택합니다.
체크 인 대화상자가 표시됩니다.
- 사용할 옵션을 선택하고, 필요한 경우 이 버전의 파일에 대한 주석을 입력합니다.
- 확인을 클릭합니다.
폴더 또는 프로젝트에서 프로젝트 도면 체크 아웃
- 프로젝트 관리자 트리 뷰에서 폴더 또는 프로젝트 노드를 마우스 오른쪽 버튼으로 클릭하고 체크 아웃을 선택합니다.
- 체크 아웃할 도면을 하나 이상 선택합니다.
- 체크 아웃을 클릭합니다.
- (선택 사항) 주석 체크 아웃
을 클릭하여 도면 체크 아웃에 대한 주를 추가합니다. 확인을 클릭합니다.
프로젝트 도면 체크 아웃
- 프로젝트 관리자에서 도면 노드를 두 번 클릭합니다.
주: 공동 작업 옵션 대화상자의 체크 인/체크 아웃 아래에서 도면이 열려 있을 때 옵션을 선택하여 편집할 도면을 자동으로 체크 아웃합니다.
- 프로젝트 관리자 트리 뷰에서 도면을 마우스 오른쪽 버튼으로 클릭하고 체크 아웃을 선택합니다.
대화상자가 나타나지 않고 도면이 즉시 체크 아웃됩니다.
프로젝트 도면의 체크 아웃 명령 취소
- 프로젝트 관리자 트리 뷰에서 도면 노드를 마우스 오른쪽 버튼으로 클릭하고 체크 아웃 명령 취소를 선택합니다.
로컬 폴더의 파일에 대한 변경 사항이 덮어써지고 체크 아웃이 취소됩니다.
주: 체크 아웃을 명령 취소하고 도면을 닫거나 체크 아웃을 명령 취소하고 도면을 다시 열라는 프롬프트가 표시됩니다. 체크 아웃을 명령 취소하기 전에 도면을 이미 닫은 경우에는 프롬프트가 표시되지 않을 수 있습니다.
폴더 또는 프로젝트에서 프로젝트 도면 체크 아웃을 명령 취소
- 프로젝트 관리자 트리 뷰에서 폴더 또는 프로젝트 노드를 마우스 오른쪽 버튼으로 클릭하고 체크 아웃 명령 취소를 선택합니다.

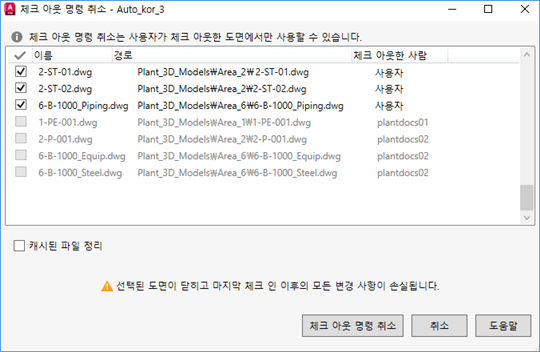

- 체크 아웃 명령 취소 대화상자에서 체크 아웃을 명령 취소할 도면을 하나 이상 선택합니다.
주: 사용자가 체크 아웃한 도면만 선택할 수 있습니다.
- 체크 아웃 명령 취소를 클릭합니다.
프로젝트 도면의 체크 아웃을 강제로 명령 취소
- 다른 사용자가 체크 아웃한 파일을 마우스 오른쪽 버튼으로 클릭합니다.
주: 체크 아웃을 강제로 명령 취소하려면 폴더 제어 권한 등급 사용자 액세스 권한이 있어야 합니다.
- 체크 아웃 강제 명령 취소를 클릭합니다.
도면을 체크 아웃한 사람의 사용자 이름을 보여주는 정보 대화상자가 표시됩니다.
- 다음을 클릭합니다.
체크 아웃 명령 취소 대화상자가 표시됩니다.
- 체크 아웃 명령 취소(변경 사항이 손실됨)를 클릭하고 도면 열기를 클릭합니다.
프로젝트 도면 다운로드
- 프로젝트 관리자 트리 뷰에서 상위 노드(예: 폴더나 P&ID 도면)를 마우스 오른쪽 버튼으로 클릭하고 체크 아웃을 선택합니다.
- 체크 아웃 대화상자에서 다운로드할 도면을 선택합니다.
- 체크 아웃 버튼 옆에 있는 화살표를 클릭하고 다운로드만을 선택합니다.
- 다운로드만을 클릭합니다.
프로젝트에서 도면 제거
- 프로젝트 관리자 트리 뷰에서 제거할 도면을 마우스 오른쪽 버튼으로 클릭합니다. 도면 제거를 클릭합니다.
- 프롬프트가 표시되면 이 프로젝트에서 도면 제거를 클릭합니다.
도면이 프로젝트 트리에서 제거되고 BIM 360 Docs의 프로젝트에 있는 프로젝트 휴지통에 업로드됩니다. 파일 이름에 다음 형식의 꼬리말이 추가됩니다.
filename_username_yymmdd_hhmmss.extension- username = Windows 사용자 이름
- yymmdd = 날짜
- hhmmss = 시간
주: 삭제된 도면을 검색하려면 프로젝트 휴지통 열기를 클릭합니다.
