자동으로 지정된 분할점(도면 체증 분할)을 사용하여 등각투영 도면을 작성한 경우 분할점을 내보내 모형에 저장할 수 있습니다.
상태막대에서 등각투영 아이콘을 클릭하여 등각투영 작성 결과 대화상자를 표시합니다.

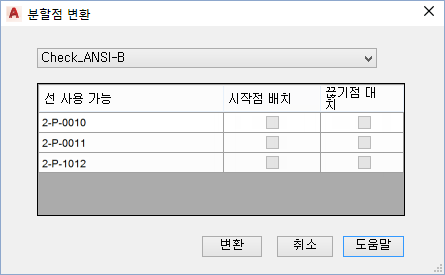

- 분할점 변환을 클릭합니다. 분할점 변환 대화상자가 표시됩니다.
- ISO 스타일 대화상자에서 분할점을 가져올 ISO 스타일을 지정합니다.
주: 분할점을 가져올 ISO 스타일이 표시되지 않으면 대신 plantisosplitpoints 명령을 사용할 수 있습니다.
- 선 사용 가능 열에서 선을 클릭합니다. 선이 파란색으로 강조 표시됩니다.
- 추가 선 번호를 가져오려면 Ctrl 키를 누른 채 추가 선을 클릭하여 지정합니다.
- 시작점을 가져오려면 해당 선에 대해 시작점 배치를 선택합니다.
- 기존 끊기점을 대치하려면 끊기점 대치를 선택합니다.
주: 등각투영 도면을 작성할 때 모형의 끊기점 무시를 선택하고 기존 분할점을 3D 모형에 저장한 경우 끊기점을 대치하는 것이 좋습니다.
다음 절차를 따르려면 현재 도면 세션에서 활성화된 자동으로 분할점 작성을 사용하여 등각투영 도면을 작성해야 합니다. 그러지 않으면 등각투영 작성 결과 대화상자를 사용할 수 없습니다.
