ISO 스타일의 주석을 설정하려면

도면에서 등각투영 객체의 주석을 추가할 방법을 지정합니다.

1. 홈 탭프로젝트 패널프로젝트 관리자프로젝트 설정을 클릭합니다.
2. 프로젝트 설정 대화상자에서 등각투영 DWG 설정을 확장합니다. 주석을 클릭합니다.
3. 주석 창의 ISO 스타일 리스트에서 주석을 설정할 ISO 스타일을 선택합니다.

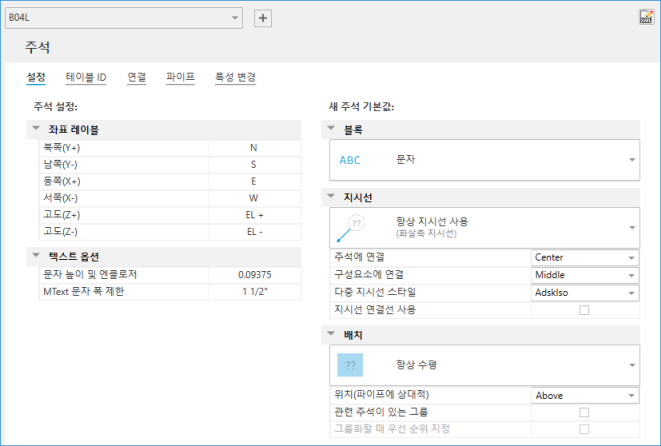

4. 설정 탭에서 다음을 수행합니다.


   • 주석의 좌표 레이블을 지정합니다.
   • 주석의 문자 높이를 지정합니다.
   • 여러 줄 문자 주석의 폭 제한을 지정합니다.
   • 블록, 지시선 스타일, 주석 배치 및 기타 관련 설정과 같은 새 주석의 기본 설정을 지정합니다.

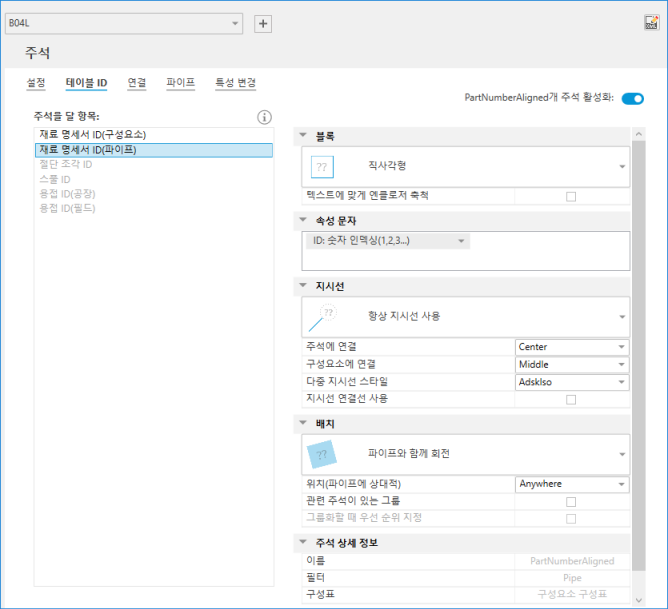

5. 테이블 ID 탭에서 다음을 수행합니다.

   • 선택한 주석의 표시를 제어합니다. 파이프 및 비파이프 구성요소와 공장 및 필드 용접에 대한 BOM ID의 개별 주석을 지정할 수 있습니다. 절단 조각 파이프 및 스풀에 대한 주석을 지정할 수 있습니다.
   • 주석을 달 항목 리스트에서 주석을 선택합니다.
     • 블록에서 선택한 주석을 둘러쌀 문자 또는 블록을 선택합니다. 엔클로저 쉐이프의 축척 여부를 선택할 수도 있습니다.
     • 속성 문자 아래에서 번호매기기 스타일(알파벳 또는 숫자)을 선택하거나 모형에서 지정합니다. ID에 문자 접두어 또는 접미어를 추가할 수도 있습니다.
     • 지시선에서 지시선 스타일 또는 지시선 없음을 선택합니다. 주석과 구성요소 모두에 대한 연결점을 지정할 수 있습니다. 다중 지시선 스타일과 지시선 연결선 사용 여부도 선택할 수 있습니다.
     • 배치에서 주석을 항상 수평으로 표시하거나, 파이프와 함께 회전하거나, ISO 평면에 표시하도록 선택합니다. 또한 그룹을 관련 주석과 함께 배치할지 여부를 선택하고 그룹화될 때 현재 주석의 우선순위를 지정할 수 있습니다.
     • 주석 상세정보에서 IsoConfig.xml에 정의된 선택한 주석의 이름, 필터 및 구성표를 봅니다.

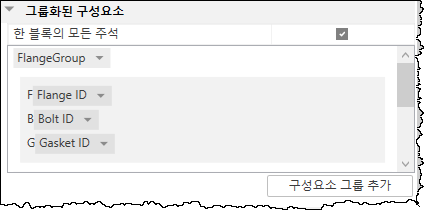

   • BOM ID(구성요소) 주석에서 구성요소 그룹을 사용자화하고 다음을 수행할 수 있습니다.

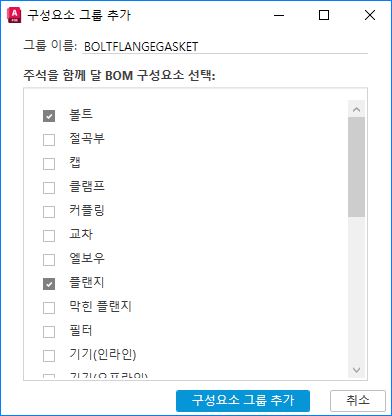

     • 구성요소 그룹 추가, 제거, 사용 또는 사용 안 함
     • 구성요소 그룹에서 구성요소 추가, 제거 또는 재정렬

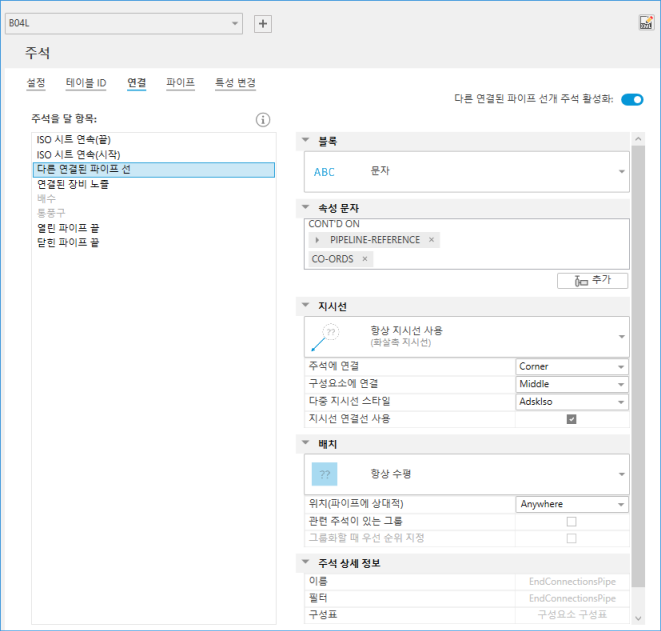

6. 연결 탭에서 다음을 수행합니다.


   • 선택한 주석의 표시를 제어합니다.
   • 주석을 달 항목 리스트에서 주석을 선택합니다.
     • 블록에서 선택한 주석을 둘러쌀 문자 또는 블록을 선택합니다. 엔클로저 쉐이프의 축척 여부를 선택할 수도 있습니다.
     • 속성 문자 아래에서 다음을 수행합니다.
       • 필요에 따라 연결 문자 접두어 또는 접미어를 수정합니다.

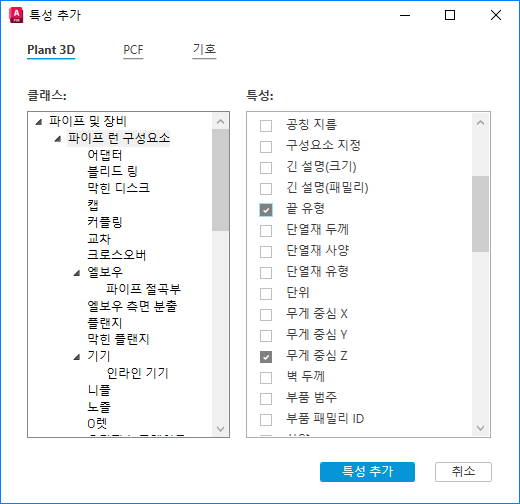

       • Plant 3D 또는 PCF에서 특성을 선택합니다.
       • 특수 기호를 선택합니다.
       • 특성을 추가할 특정 특성을 확장합니다.

     • 지시선에서 지시선 스타일 또는 지시선 없음을 선택합니다. 주석과 구성요소 모두에 대한 연결점을 지정할 수 있습니다. 다중 지시선 스타일과 지시선 연결선 사용 여부도 선택할 수 있습니다.
     • 배치에서 주석을 항상 수평으로 표시하거나, 파이프와 함께 회전하거나, ISO 평면에 표시하도록 선택합니다. 또한 그룹을 관련 주석과 함께 배치할지 여부를 선택하고 그룹화될 때 현재 주석의 우선순위를 지정할 수 있습니다.
     • 주석 상세정보에서 IsoConfig.xml에 정의된 선택한 주석의 이름, 필터 및 구성표를 봅니다.

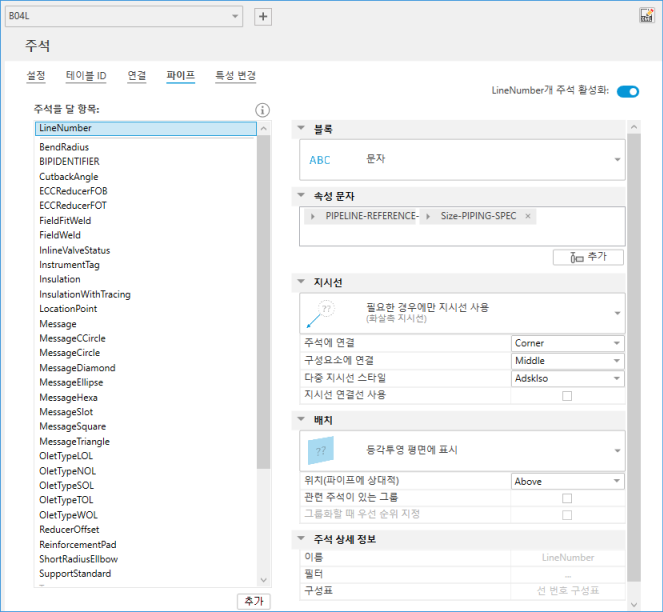

7. 파이프 탭에서 다음을 수행합니다.


   • 선택한 주석의 표시를 제어합니다.
   • 주석을 달 항목 리스트에서 주석을 선택합니다.
     • 블록에서 선택한 주석을 둘러쌀 문자 또는 블록을 선택합니다. 엔클로저 쉐이프의 축척 여부를 선택할 수도 있습니다.
     • 속성 문자 아래에서 다음을 수행합니다.
       • 필요에 따라 연결 문자 접두어 또는 접미어를 수정합니다.
       • Plant 3D 또는 PCF에서 특성을 선택합니다.
       • 특수 기호를 선택합니다.
       • 특성을 추가할 특정 특성을 확장합니다.
     • 지시선에서 지시선 스타일 또는 지시선 없음을 선택합니다. 주석과 구성요소 모두에 대한 연결점을 지정할 수 있습니다. 다중 지시선 스타일과 지시선 연결선 사용 여부도 선택할 수 있습니다.
     • 배치에서 주석을 항상 수평으로 표시하거나, 파이프와 함께 회전하거나, ISO 평면에 표시하도록 선택합니다. 또한 그룹을 관련 주석과 함께 배치할지 여부를 선택하고 그룹화될 때 현재 주석의 우선순위를 지정할 수 있습니다.
     • 주석 상세정보에서 IsoConfig.xml에 정의된 선택한 주석의 이름, 필터 및 구성표를 봅니다.

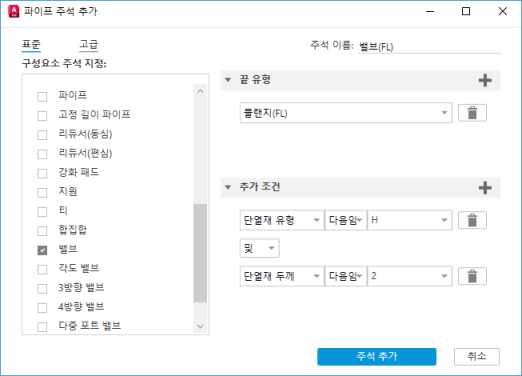

   • 주석을 달 항목 리스트 맨 아래에서 추가를 클릭하여 새 파이프 주석을 추가합니다.

8. 확인을 클릭합니다.
