P&ID 선 리스트가 전면적으로 새롭게 디자인 및 개선되어 P&ID 모델러가 향상되었습니다. 이 새 모델러는 모든 선 세그먼트와 인라인 구성요소, 노즐, 시작/끝 장비 모형, 분기 및 오프 페이지 커넥터와 같은 연관된 구성요소를 표시하는 P&ID 도면에 대한 보다 종합적인 뷰를 제공합니다.

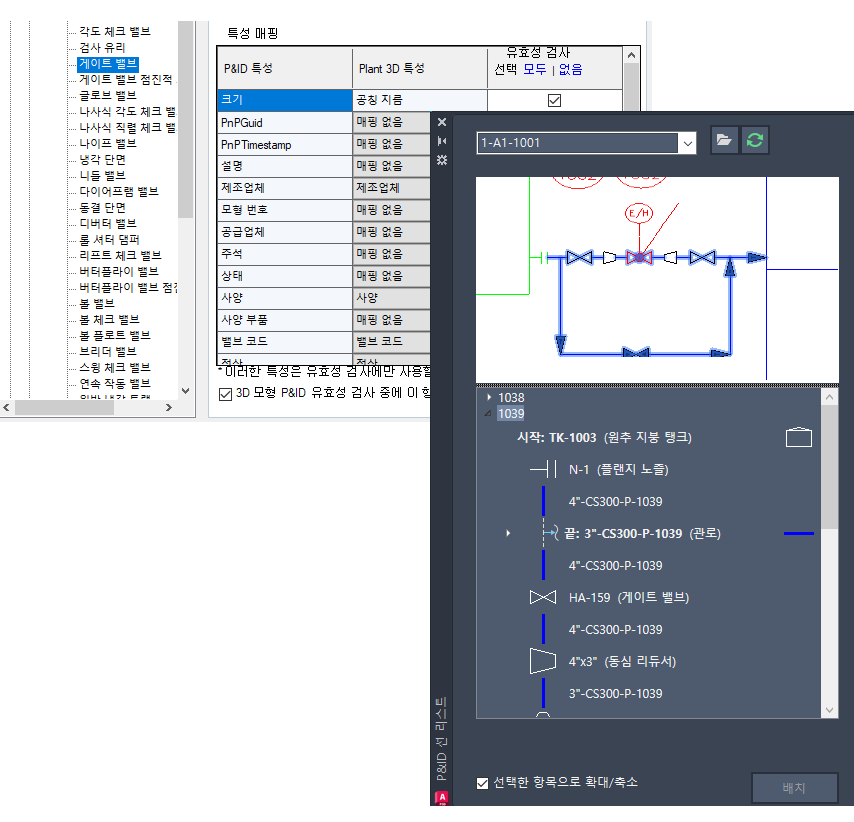

P&ID 선 리스트 창을 사용하면 이제 사용 가능한 모든 P&ID 객체를 쉽게 선택하고 해당 Plant 3D 객체를 3D 모형에 배치할 수 있습니다. 이렇게 하면 P&ID 객체의 특성 값이 3D 모형에 정확하게 복사됩니다.
주: 모형에 Plant 3D 객체를 정확하게 배치하려면 배치하기 전에 P&ID 객체를 해당 Plant 3D 객체에 매핑하는 것이 좋습니다. 매핑되지 않은 항목을 배치하면 사용자 부품 대화상자가 표시됩니다.
P&ID 선 세그먼트는 항상 Plant 3D 파이프에 매핑됩니다.

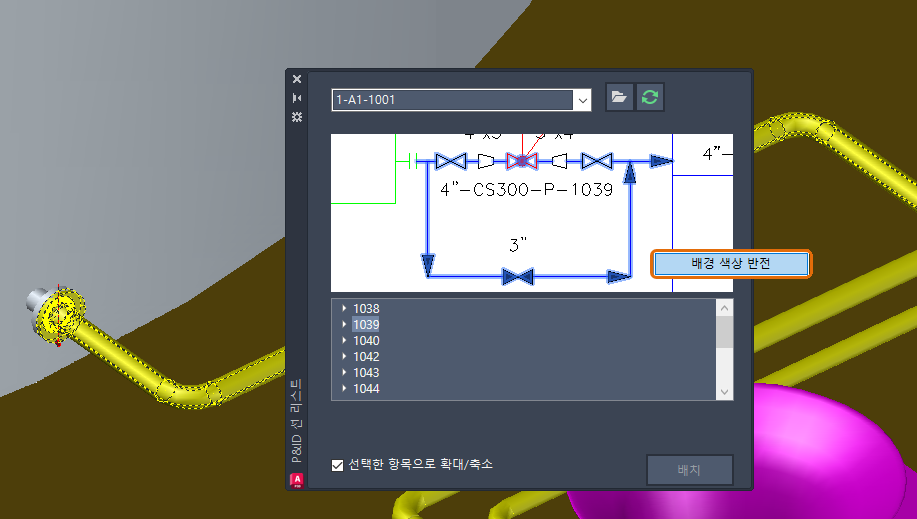

P&ID 미리보기의 배경 색상을 사용자화할 수 있습니다. P&ID 미리보기를 마우스 오른쪽 버튼으로 클릭하고 배경 색상 반전을 선택합니다.
이러한 항목을 3D 모형에 배치하려면 원하는 시작 또는 끝 장비 및 노즐을 선택하고 해당하는 Plant 3D 객체에 매핑합니다.

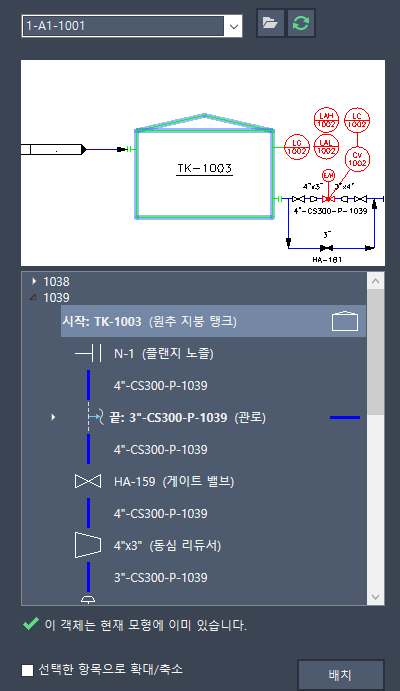

P&ID 장비가 3D 모형에 배치되면 트리 뷰에서 노즐을 클릭하여 배치합니다. 노즐이 3D 모형에 이미 배치되어 있으면 노즐 편집 대화상자가 표시됩니다. 노즐이 아직 배치되어 있지 않은 경우 노즐 추가가 대신 표시됩니다.
주: 특정 노즐 태그가 Plant 3D 장비 템플릿에 있으면 모든 노즐의 특성 값이 Plant 3D 노즐에 복사됩니다.
