3D 모형에서 직교 도면층 상속
이제 직교 도면층이 동일한 3D 모형 도면층 체계를 상속할 수 있으므로 직교 객체의 관리가 개선됩니다. 프로젝트 설정의 직교 생성 설정에서 3D 모형 도면층을 사용하도록 선택하면, 이제 직교 객체가 3D 모형과 동일한 도면층 체계를 채택할 수 있습니다.
도면층이 여러 개 포함된 AutoCAD 블록을 변환하여 3D 모형을 작성하는 경우, 생성된 직교 뷰는 모든 도면층을 나타내므로 객체의 개별 부분을 구분할 수 있습니다. 직교 도면의 개별 도면층을 변경하여 객체의 다른 부분을 제어할 수 있습니다.
또한 Advance Steel, AutoCAD Architecture, AutoCAD MEP 등의 다른 제품에서 3D 모형을 가져온 경우 이러한 모형에 포함된 도면층이 직교 도면에 반영됩니다. 여전히 직교 도면의 개별 도면층을 변경하여 3D 모형의 소스에 관계없이 객체의 다른 부분을 제어할 수 있습니다.
직교 생성 인터페이스

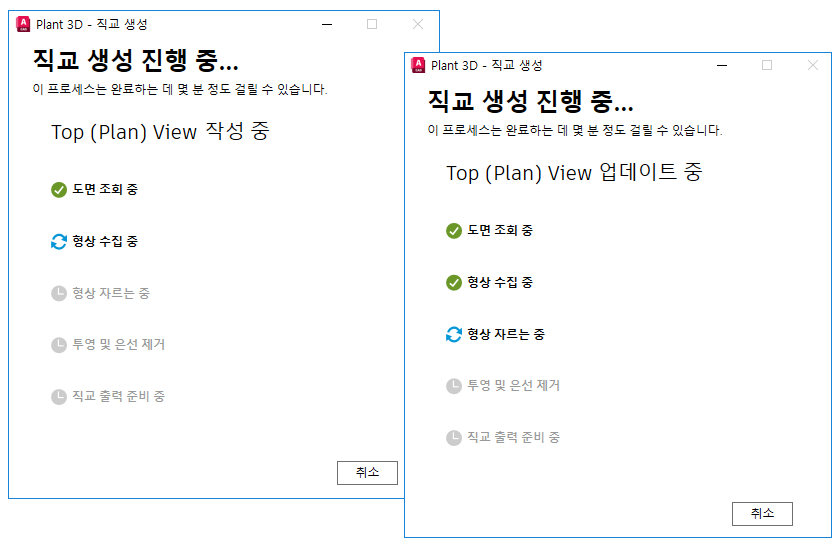

이번 릴리즈에서는 사용자 친화적인 최신 대화상자 인터페이스를 도입하여 직교 생성 진행 상황에 대한 모니터링을 개선했습니다. 직교 생성 대화상자가 최신 스타일로 새롭게 디자인되어 시각적으로 보기 좋고 직관적인 인터페이스를 제공합니다.
또한 필요한 경우 직교 생성 대화상자를 원하는 위치로 끌 수 있습니다. 작업공간을 최적화하기 위해 대화상자를 작업 표시줄로 최소화할 수도 있습니다.
주: 직교 생성 프로세스 중에는 응용프로그램에서 어떠한 작업도 수행하지 않는 것이 좋습니다.

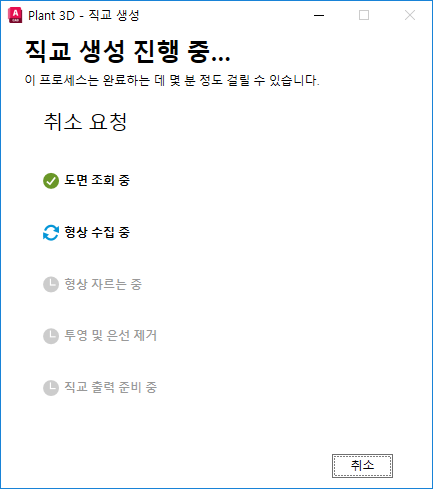

직교 생성 프로세스를 중단해야 하는 경우 대화상자에서 바로 취소할 수 있습니다.
직교 뷰 업데이트
이전에는 프로젝트 설정의 마우스 오른쪽 버튼 클릭 메뉴에서만 직교 도면의 뷰를 업데이트할 수 있었습니다. 이제 명령행을 사용하여 뷰를 업데이트할 수 있는 옵션도 새롭게 추가되었습니다.
직교 도면에서 모든 뷰를 함께 업데이트하려면 PLANTORTHOUPDATE 명령에서 새로운 ‘모두’ 옵션을 사용합니다.
모든 뷰에 대해 자동 업데이트를 허용하는 새로운 시스템 변수인 PLANTORTHOSILENTUPDATE가 도입되었으며, 이 변수는 표시될 수 있는 모든 경고 대화상자를 우회합니다. PLANTORTHOSILENTUPDATE는 다음과 경우를 무시하도록 설계되었습니다.
- 뷰가 이미 최신 상태인 경우
- 뷰가 누락된 3D 모형으로 구성되어 있는 경우
- 원본 3D 모형이 프록시 객체로 구성되어 있는 경우
