Revit 2021.1 이전에는 시스템 해석에서 기본 HVAC 구역의 설정점을 사용했습니다. 이러한 값은 사용자가 작성한 HVAC 구역으로 재지정할 수도 있습니다. Revit 2021.1부터는 더 이상 시스템 해석에서 이러한 값을 사용하지 않습니다.
Revit 2022부터 시스템 해석용 설정점은 ASHRAE 90.1의 값을 사용합니다.
Revit 2021 모델에서 설정점에 대한 값이 변경된 경우 해당 값은 프로젝트가 2022로 업그레이드될 때 변경되지 않습니다. 그렇지 않으면 값이 ASHRAE 90.1을 사용하는 2022의 새로운 기본값으로 변경됩니다.
설정점 값을 편집할 수 있습니다. 난방 설정점은 냉방 설정점보다 1°F(0.56°C) 이상 낮아야 합니다. 마찬가지로 가습 설정점은 제습 설정점보다 1% 이상 낮아야 합니다.

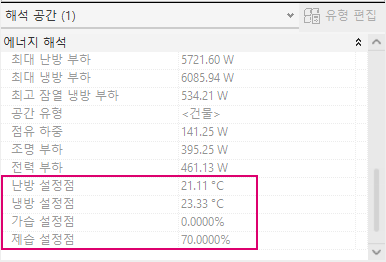

에너지 모델을 작성하고 나면 건물 유형 설정의 설정점이 해석 공간에 적용되고 특성 팔레트에서 읽기 전용으로 표시됩니다.
설정점은 해석 공간과 같은 위치에서 공간을 사용하여 재지정할 수 있습니다. 공간 유형 설정의 값은 해석 공간에 적용됩니다.

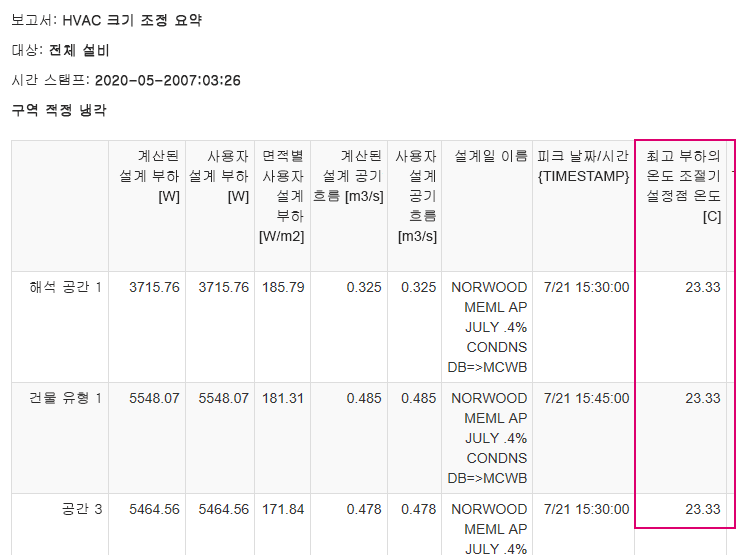

이러한 설정점은 시스템 해석을 실행할 때 사용됩니다. 크기 조정 해석을 실행하면 해석 보고서의 HVAC 크기 조정 요약에 냉각 및 난방 설정점이 표시됩니다.
포함된 단일 구역 장비를 만들면 포함된 해석 공간의 여러 설정점을 포함할 수 있는 시스템 해석에 대해 열 구역이 생성됩니다. 이 예에서는 난방에 최곳값이, 냉각에 최젓값이 사용됩니다. 이로 인해 냉각보다 난방이 커지는 경우 난방 및 냉각의 평균값이 1°F의 차이와 함께 사용됩니다. 또한 가습에 최곳값이, 탈습에 최젓값이 사용됩니다. 가습이 탈습보다 크면 평균과 1%의 차이가 사용됩니다.
