시스템-구역은 특정 해석 시스템 및 구역 장비에서 제공되는 건물의 영역을 지정하는 데 사용되는 그래픽 요소입니다.
에너지 해석 모델을 작성하면 3D 형상에 있는 모든 닫힌 체적에 해석 공간이 추가됩니다. 해석 공간이 내부에 있거나 접하는 모든 시스템-구역마다 해석 공간이 지정됩니다. 이 관계는 시스템 탐색기에 표시됩니다.
시스템-구역을 추가하는 방법
- 해석 탭
에너지 최적화 패널 시스템-구역
을 클릭합니다.
스케치 모드가 활성화됩니다.

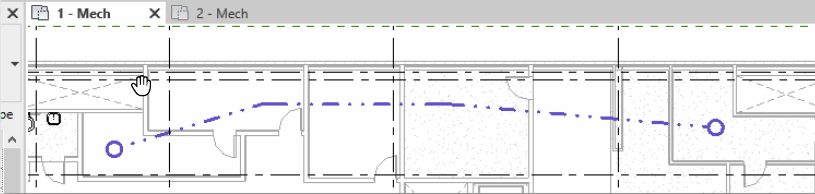

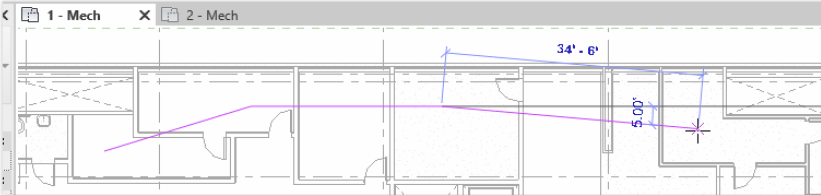

- 필요한 경우 특정 해석 시스템에서 제공하는 영역에 포함된 모든 룸을 통해 선과 모양을 그립니다. 선과 닿아 있는 모든 룸 또는 공간이 포함됩니다.
- 완료를 클릭하여 편집 모드를 종료합니다.
시스템-구역이 배치됩니다. 표시 설정을 재지정하려면 해석 모델 카테고리 탭에서 가시성/그래픽 재지정 대화상자를 사용합니다.
- 시스템-구역을 선택하여 해당 특성을 확인하고 구역 장비를 지정합니다.

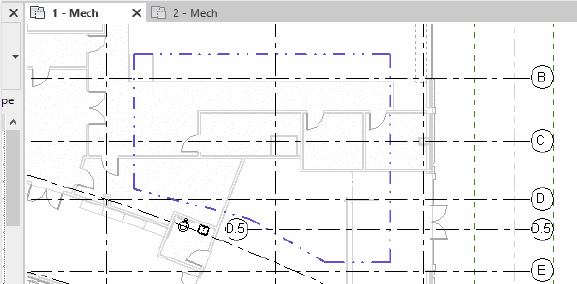

스케치 모드 내에서 사용할 수 있는 도구를 사용하여 시스템-구역을 2D 모양으로 추가할 수 있습니다. 모양 내부의 항목 또는 모양을 터치하면 해당 부분이 시스템-구역에 포함됩니다.
주: 선택한 시스템 구역의 특성 팔레트에서 레벨 간격띄우기 매개변수를 편집하여 적절한 간격띄우기로 이동할 수 있습니다. 기본값은 4피트 또는 1.2미터입니다.
