TXT 파일을 작성하여 사용자 정의 특성을 IFC로 내보내기

IFC로 내보낼 때 사용자 정의 특성 세트를 포함하려면 TXT 파일을 작성해야 합니다. 이 파일은 IFC 내보내기에서 의미 있는 방식으로 데이터를 구조화합니다.

1. 사용자 정의 매개변수 세트에 대한 샘플 템플릿을 다운로드합니다.
2. 문자 편집기에서 새 행을 시작하고 사용자 정의 특성 세트(예: #PropertySet:)를 작성합니다.
3. 'Tab' 키를 누르고 특성 세트의 이름(예: ColumnPSet)을 입력합니다.
4. 'Tab' 키를 눌러 레벨, 인스턴스[I] 또는 유형[T]을 정의합니다. 2024.1 이상에서는 이렇게 할 필요 없이 [I]를 사용하면 됩니다.
5. 'Tab' 키를 누르고 이러한 특성을 포함할 IFC 클래스를 정의합니다. 포함된 각 클래스는 쉼표로 구분됩니다. 이 예에서는 클래스가 IfcColumn, IfcColumnType과 같이 구분되어 있습니다.
   그러면 표시된 예와 같은 매개변수 세트 정의가 제공됩니다.

   #PropertySet:	ColumnPSet	I	IfcColumn, IfcColumnType

6. 문자 파일에 다른 줄을 추가합니다.
   • 줄에서 탭으로 구분된 다음 3개의 열을 작성합니다.
   • 내보낸 IFC 파일의 특성 이름(예: CommentsProp).
   • 데이터 유형. 지원되는 유형은 샘플 템플릿에 나열되어 있습니다(예: 문자).
   • Revit에 표시되는 특성 이름(예: 주석).
7. IFC 내보내기에 포함할 특성 수만큼 6단계를 반복합니다.
   사용자 정의 특성에 대한 전체 정의는 다음과 같습니다.

   #PropertySet:	ColumnPSet	I	IfcColumn, IfcColumnType
   #	CommentsProp		Text	Comments
   #	TypeCommentsProp	Text	Type Comments

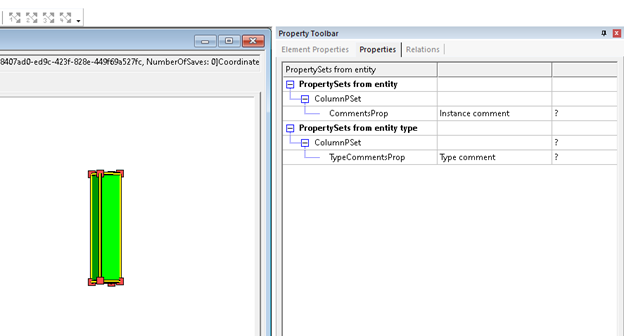

위의 예에서는 Revit에서 IFC로 내보낸 열 요소가 다음과 같이 특성과 함께 나타납니다.
