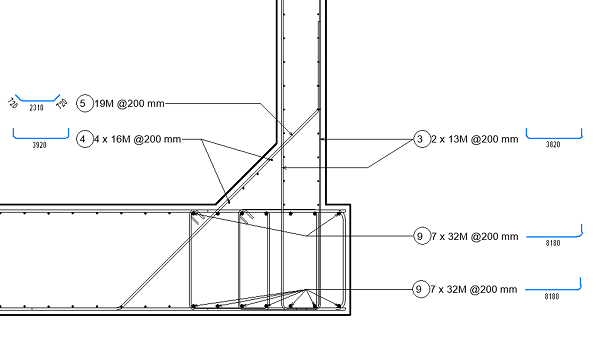

선택한 개별 보강 철근 또는 세트에 대한 사실적 또는 개략적 철근 구부림 상세를 평면도, 단면도 및 입면도에서 뷰 자르기 영역 내부 또는 외부에 배치할 수 있습니다.
태그의 경우와 마찬가지로 주석 자르기는 구부림 상세를 숨깁니다. 그러나 다른 주석 유형 요소와 달리 구부림 상세에 치수를 기입할 수 있습니다.

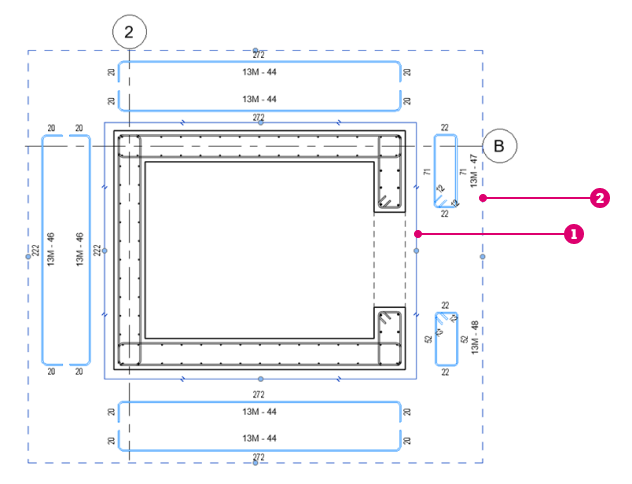

자르기 영역
주석 자르기
비주얼 스타일 및 재지정
구부림 상세는 구조 구부림철근 상세 카테고리의 일부인 주석 객체입니다. 객체 스타일 메뉴를 사용하여 프로젝트의 구부림 상세에 대한 기본 표현을 설정하거나 카테고리별 또는 요소별로 재지정하여 특정 뷰의 비주얼 스타일을 변경합니다.
주: 그래픽을 요소별로 재지정하면 구부림 상세의 치수와 문자 색상이 변경되고 그래픽을 카테고리별로 재지정하면 구부림 상세 형상에 대해서만 치수와 문자 색상이 변경됩니다.
치수 스타일 특성을 변경하여 치수 및 문자의 모양에 형식을 지정할 수 있습니다.
