시트 모음

시트 모음을 사용하면 모델의 모든 시트를 뷰, 일람표 및 필터와 같이 Revit 전체에서 참조할 수 있는 유연한 그룹으로 지정할 수 있습니다.

개요

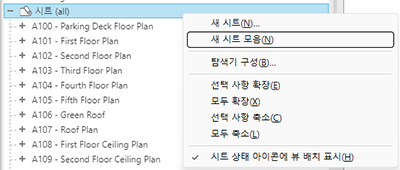

시트 모음을 작성하려면 프로젝트 탐색기 시트에서 새 시트 모음을 클릭합니다.

모든 시트에는 모델의 모든 모음을 나열하는 시트 모음 매개변수가 포함되어 있습니다.

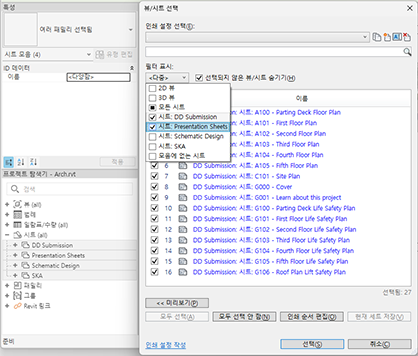

프로젝트 탐색기에서 시트를 시트 모음 안으로 또는 시트 모음 밖으로 이동하는 방법에는 두 가지가 있습니다.

시트 리스트 일람표를 사용하여 자리 표시자 시트에 대해 시트 모음을 미리 정의할 수 있습니다. 그러면 나중에 자리 표시자 시트를 변환할 때 미리 지정된 시트 모음으로 자동으로 이동합니다.

뷰 리스트에서 시트 모음 매개변수의 값을 설정할 수도 있습니다.

시트 번호 복제

각 시트는 한 위치에만 존재할 수 있으며, 해당 위치는 특정 시트 모음 내부이거나 모델일 수 있습니다.

동일한 시트 번호 값은 모델에서 직접 모든 시트에 대해 한 번 사용할 수 있고 시트 모음당 모든 시트에 한 번 사용할 수 있습니다. 예를 들어, G001은 모델에서 한 번, 모음 제출 1에서 한 번, 모음 제출 2에서 한 번 사용할 수 있습니다.

시트 번호가 이미 모음 내에서 사용되고 있는 경우 시트를 시트 모음으로 이동할 때 또는 이미 사용 중인 값으로 시트 번호를 변경할 때 오류 메시지가 표시됩니다.

모음에서 직접 새 시트를 작성할 때 새 시트가 자동으로 지정되고 해당 모음의 가장 최근 시트를 기준으로 번호 지정 작업이 계속 시도됩니다.

추가 기능

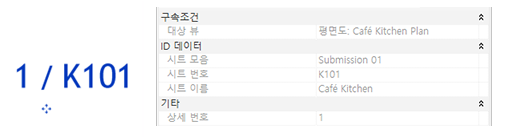

  • 시트 모음 이름 앞에는 뷰 탭 툴팁의 시트 번호와 이름이 붙습니다.

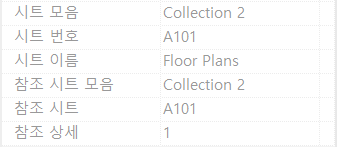

  • 읽기 전용 매개변수 시트 모음 및 참조 시트 모음은 기존 시트 및 뷰 매개변수와 함께 Revit에서 호환되는 뷰 유형에 사용할 수 있습니다.

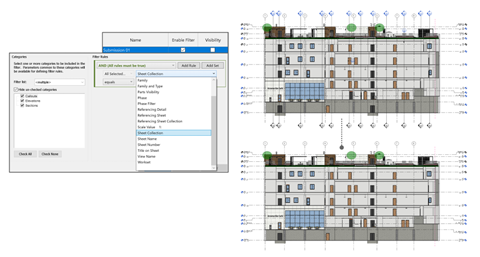

  • 시트 모음 및 참조 시트 모음 매개변수는 호환되는 뷰 필터 범주(입면도, 단면도, 콜아웃, 뷰 참조) 및 일람표(시트 리스트 및 뷰 리스트)에서 사용될 수 있습니다.

상위 주제: 시트
