단면 태그 숨기기

지정된 태그 인스턴스(instance)에 대한 뷰 축척을 사용하여 뷰에 대한 표시/숨기기 범위를 설정합니다.

프로젝트 뷰에서 입면 태그가 숨겨지는 뷰 축척을 설정할 수 있습니다. 각 단면 태그 인스턴스는 이 인스턴스가 숨겨지는 다른 뷰 축척을 가질 수 있습니다.

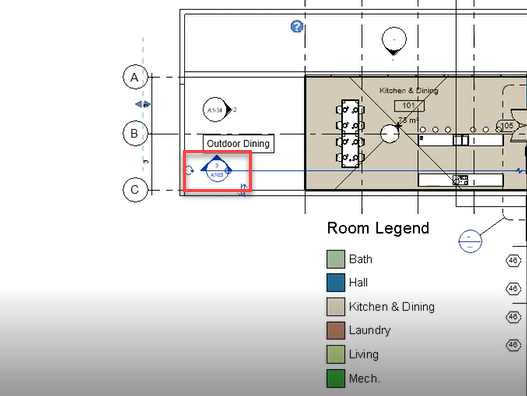

예를 들어, 이 평면도에서 단면 태그의 뷰 축척은 1:100으로 설정되어 있으며, 다음보다 낮은 축척에서 숨기기 매개변수는 1:100으로 설정되어 있습니다. 이미지에서 볼 수 있는 바와 같이 강조 표시된 단면 태그가 표시됩니다.

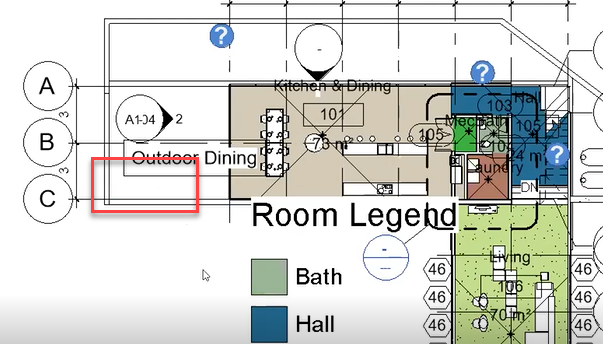

아래 이미지에서 단면 태그의 뷰 축척은 1:200으로 설정되어 있으며, "다음보다 낮은 축척에서 숨기기" 변수는 여전히 1:100으로 설정되어 있습니다. 단면 태그의 뷰 축척이 다음보다 낮은 축척에서 숨기기 매개변수에 따라 설정된 임계값보다 크기 때문에 단면 태그는 더 이상 표시되지 않습니다.

단면 태그를 숨기려면

  1. 도면 영역의 단면 태그에서 삼각형을 선택합니다.
  2. 특성 팔레트에서 다음보다 낮은 축척에서 숨기기 매개변수에 대한 값을 선택합니다.
  3. 확인을 클릭합니다.
