구부림 상세에 세그먼트 길이 치수, 직교 및 전체 치수, 각도, 반지름 및 지름 치수를 표시합니다.
길이 치수는 구부림 상세 유형 특성에서 사용하도록 설정되어 있고 보강 철근 모양 패밀리 내부에 있으면 표시됩니다.

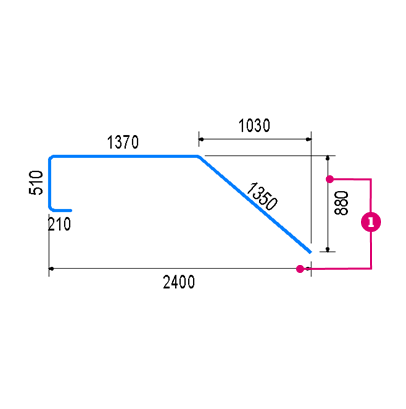

기타 치수 옵션

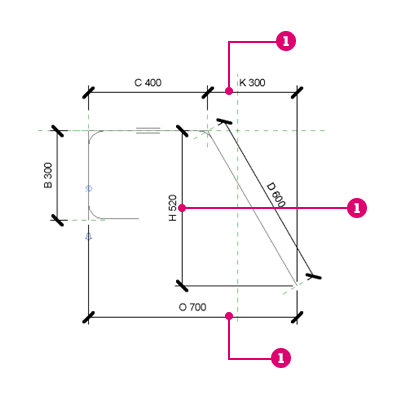

을 선택하면 직교 및 전체 치수를 사용할 수 있습니다. 세그먼트 치수와 마찬가지로, 구부림 상세에 대해 표시하려면 모양 패밀리에서 직교 및 전체 치수를 정의해야 합니다.

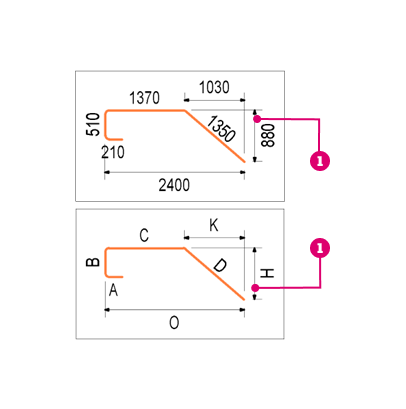

| 보강 철근 모양 패밀리 | 구부림 상세 | |
| 일람표(값/이름 표시) | 2D 뷰 | |
 |
 |
 |
각도 치수는 유형 특성에서 사용하도록 설정된 경우 표시되며, 모양 표현을 표시하는 경우(즉, 구부림 상세에 매개변수 이름을 표시하는 경우)에는 패밀리 내부의 해당 각도 치수만 사용됩니다.
반지름 또는 지름 치수를 사용하여 표시되는 구부림 지름은 세그먼트 구부림 또는 후크 구부림이 사용하도록 설정되지 않은 경우 보강 철근 모양 패밀리에 반지름 또는 지름 치수 구속조건이 있는 호 세그먼트에 대해 표시됩니다.
