다중 보강 철근 주석을 사용하면 다중 보강 철근 및 보강 철근 세트를 단일 주석으로 태그 지정할 수 있습니다.
다중 보강 철근 주석을 사용하여 보강 철근 세트의 각 철근을 제작 및 시공용 상세 주석을 사용하여 태그 지정합니다. 다중 보강 철근 주석을 사용하여 두 개 이상의 보강 철근 세트를 포함할 때 다음 사항을 고려할 수 있습니다.
- 각 세트 내 세그먼트의 치수를 개별적으로 그룹화하는 동안 동일 수식 화면표시를 사용합니다.
- 각 세트에 대한 개별 태그를 정의합니다. 이것은 레이블에 정의된 간격 영향과 같이 다른 데이터가 필요할 때 유용한 고려사항입니다.
- 태그를 정렬하여 유사 세트를 함께 유지합니다.
- 모든 데이터가 동일할 때 유사 태그를 하나로 그룹화합니다.
- 각 치수 레이블을 개별적으로 편집합니다.

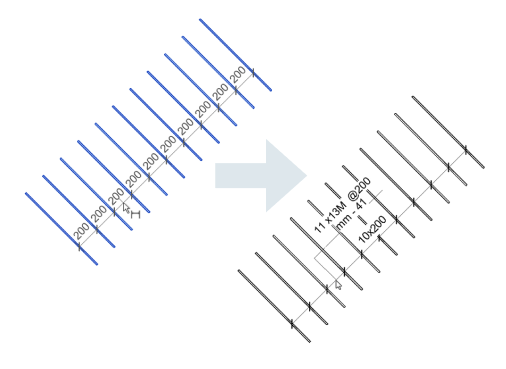

- 치수 세그먼트와 세트 간 간격을 그룹화합니다.
- 세그먼트 그룹화는 프로젝트에 지정된 단위 반올림을 따릅니다.
- 콘크리트 호스트 면 또는 Revit의 다른 치수 참조에 대해 보강 철근 세트의 위치를 치수로 지정합니다. 다중 보강 철근 주석 내의 태그는 다른 태그가 치수에만 사용되는 동안 보강 철근 참조에서만 정보를 추출합니다.
- 다중 보강 철근 주석을 사용하려면 보강 철근 참조를 하나 이상(보강 철근 참조 두 개 또는 보강 철근 참조 하나와 비 보강 철근 참조 하나) 선택해야 합니다.

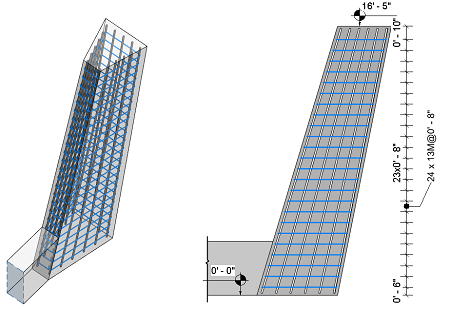

- 평면 및 평행 철근이 있는 프리폼 보강 철근 세트의 치수를 지정합니다.
주: 모양 기반 보강 철근과 마찬가지로, 다중 보강 철근 주석이 작성되는 뷰가 세트 내 철근의 모든 철근 기준면에 수직이어야 합니다.

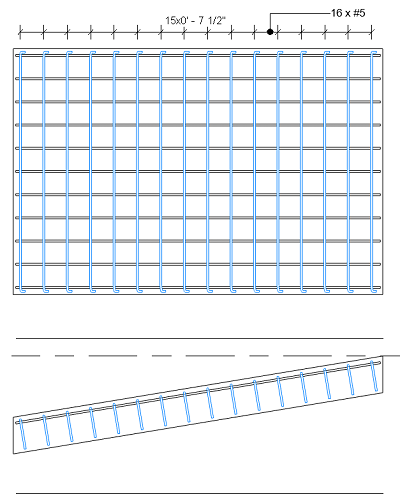

- 뷰를 기준으로 경사진 구조 요소(예: 평면도에 표시되는 경사로)에서 보강 철근 세트의 치수를 지정합니다. 보강 철근 세트는 프리폼 또는 모양에 기반할 수 있으며, 후크 유무에 관계없이 단일 세그먼트 평행 철근으로 구성해야 합니다.
- 태그 자동 배치: 다중 보강 철근 주석 태그를 자동으로 배치하려면
(선택 위치)가 주석 탭
태그 패널
(다중 보강 철근) 수정 | 다중 보강 철근 정렬됨 태그 패널에서 꺼져 있는지 확인합니다.

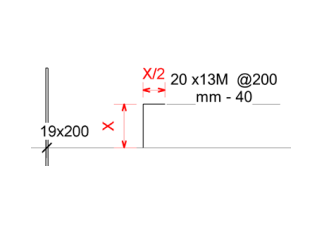

- 태그를 배치할 선 내부를 클릭하면 치수선 위 또는 왼쪽에 지정된 간격띄우기로 자동으로 태그가 배치됩니다.

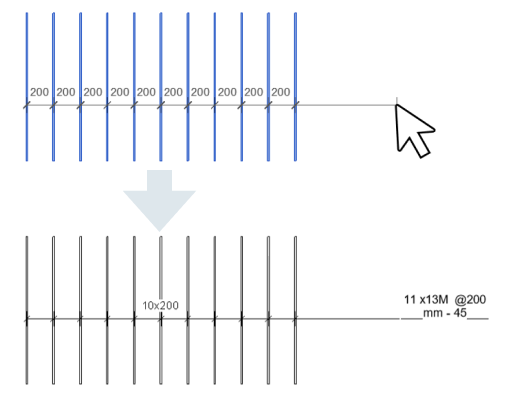

- 또는 태그는 태그를 배치할 치수선 외부를 클릭할 때 클릭하는 위치에 자동으로 배치됩니다.
- 태그를 배치할 선 내부를 클릭하면 치수선 위 또는 왼쪽에 지정된 간격띄우기로 자동으로 태그가 배치됩니다.
팁: 스페이스를 사용하여 치수선의 양쪽에서 태그를 반전합니다.
