Revit에서 샘플 프로젝트를 살펴봅니다.
이 문서에서는 이 프로젝트를 최대한 활용하기 위해 알아야 할 내용을 설명합니다.
배경
이 샘플은 전형적인 미국 소도시의 다운타운 지역에 상업, 주거 및 상점이 통합되어 있는 복합 프로젝트의 예제입니다. 이 프로젝트는 미국 펜실베이니아주 브라운스빌에 위치해 있으며 대지에 존재하던 여러 기존 구조물의 점 구름에서 시작되었습니다. 건물들이 제대로 관리되지 않아, 안타깝게도 2020년 11월에 철거되었습니다. 지금 보고 있는 샘플 프로젝트는 기존 구조물의 정면을 저장해 두었다면 새 설계로 통합하기 위해 수행했을 수 있는 작업을 가정한 것입니다.
펜실베이니아, 페이에트 카운티, 펜실베이니아 브라운스빌 자치구 및 점 구름과 현장 유사성을 프로젝트에 사용할 수 있도록 허락해 준 The Perennial Project 관계자 분께 특별히 감사의 말씀을 드립니다.
프로그램
|
상점: |
지상층에 있는 세 개의 개별 세입자 공간 총 4,921평방 피트 |
|
사무실: |
상층에 있는 세 개의 사무실 세입자 공간 6,984평방 피트 |
|
식당: |
지상층에 있는 레스토랑 2,600평방 피트(상층에 있는 메자닌 다이닝 공간 포함) |
|
거주: |
거주용 로프트 유닛 18,235평방 피트 2층 이상의 스튜디오와 1층 및 2층 유닛이 혼합된 총 21개 유닛 |
|
실외 공용 공간: |
실외 공용 공간 8,571평방 피트(지상층의 미니 공원과 음악당 및 관람석이 있는 옥상 정원 포함) |
|
주차장: |
20개의 주차 공간이 갖춰져 있는 하층의 주차장 10,281평방 피트 |
Revit 모델
이 프로젝트는 산업 표준 모범 사례에 따라 여러 Revit 모델에 분산되어 있습니다. 전체 프로젝트를 보려면 각 모델을 개별적으로 열거나 모든 모델을 함께 링크하면 됩니다.
- Snowdon Towers Sample Architectural.rvt
- Snowdon Towers Sample Site.rvt
- Snowdon Towers Sample Façades.rvt
- Snowdon Towers Sample Structural.rvt
- Snowdon Towers Sample Plumbing.rvt
- Snowdon Towers Sample HVAC.rvt
- Snowdon Towers Sample Electrical.rvt
- Brownsville.rcp(점 구름)
모든 모델은 동일한 좌표계를 사용하며 기본적으로 같은 폴더에 저장되어 있습니다. 뷰 템플릿은 호스트 모델과 링크된 모델에서 모두 형상이 올바르게 표시되도록 모델 내의 뷰에 저장 및 적용되었습니다.
링크를 연결하려면 다음을 수행합니다.
- 평면 뷰를 엽니다(예: 평면 뷰 L1).
- 리본의 삽입 탭을 클릭합니다.
- Revit 링크(또는 점 구름) 버튼을 클릭합니다.
- 링크할 파일을 선택합니다.
- 배치가 자동 - 내부 원점 대 내부 원점으로 설정되어 있는지 확인한 다음 열기를 클릭합니다.
주: 또는 자동 - 공유 좌표별을 선택해도 됩니다. 모든 파일이 동일한 내부 원점을 사용하므로 이는 선택 사항입니다.
주요 기능 소개
이 모델의 목표는 간단했습니다. 건축 및 엔지니어링 관점에서 흥미로운 샘플 프로젝트를 근사하게 만들고 가장 일반적으로 사용되는 Revit 기능을 많이 보여주는 것이었습니다.
- 일반적인 프로젝트의 초기 시방서 단계에 적합한 상세 수준으로 작성된 완전한 건축, 구조 및 MEP 모델.
- 원래 Civil 3D에서 완성된 Civil 설계를 통합하는 간단한 대지 모델.
- 미니 공원과 지붕 정원의 조경 건축 설계.
- 카페의 상업용 주방 설계.
- 주로 표준 툴셋이 모델에 사용되었습니다.
- 건축학적으로 여기에는 벽, 문, 창, 바닥, 천장, 지붕, 기둥, 설비, 계단, 난간, 경사로, 가구, 장비, 룸, 대지 항목, 스윕 및 샤프트가 포함됩니다.
- 구조적으로 강철 및 콘크리트 시스템이 모두 있었습니다.
- MEP: 전기 설비, 장비 및 전선관이 모두 갖춰져 있었습니다. 배관 설비, 파이프, 지붕 배수, 위생, 가정용 용수 및 기타 시스템이 갖춰져 있었습니다. 장비, 덕트, 파이프 및 공간이 HVAC 시스템에 사용되었습니다.
- 점 구름 파일이 정면 모델의 기초였습니다. 파일이 포함되어 있었습니다.
- 공정이 정면 모델에서 기존 요소의 유지 및 철거를 점 구름과 구별하는 데 사용되었습니다.
- 정면 모델은 사용자 채우기 패턴을 사용하여 기존 건물에서 사용된 이전 벽돌을 나타냅니다. 스윕 및 사용자 패밀리가 여러 석조 피쳐를 모델링하는 데 사용되었습니다.
- 건축, 구조 및 MEP 모델의 모든 작업이 새 시공 공정에 있었습니다.
- 레벨 1이 동쪽에서 서쪽으로 총 6피트의 아래로 경사진 도로를 따라 존재했습니다. 따라서 L1의 설정은 복잡하며 3개의 개별 뷰 범위와 평면도에서 이를 전달하는 데 필요한 평면 영역을 포함합니다.
- 이 건물에는 3개의 출구 계단과 2개의 엘리베이터가 있습니다. 출구 계단은 업계 모범 사례에 더 밀접하게 부합하기 위해 계단 타워 기능과 세심하게 모델링된 계단 및 난간 유형을 활용합니다.
- 그룹이 주거용 코어 및 북쪽 정면의 발코니와 같은 반복되는 항목에 사용되었습니다.
- 설계 옵션이 음악당 캐노피의 지붕과 음악당 관람석 설계에 사용되었습니다.
- 기본 설계 옵션의 음악당 캐노피 설계에 사용자 가변 구성요소 패밀리가 사용되었고, 이 가변 구성요소의 형상에 면으로 벽이 적용되었습니다.
- 바닥 모양이 녹색 지붕에서 모양 편집 도구로 사용자화되어 있었습니다.
- 일조 패널 설계에 사용자 테이퍼 벽 유형과 사용자 경사 커튼월 유형이 통합되어 있습니다.
- 지형 솔리드가 대지 모델의 대지 설계에 통합되어 있었습니다. 주차장으로 이어지는 경사로 및 터널을 나타내는 솔리드 컷 기능이 포함되어 있습니다.
- 일반적인 프로젝트에서 볼 수 있는 뷰를 에뮬레이트하고 Revit의 광범위한 문서화 기능을 보여주기 위해 필요에 따라 많은 뷰가 추가되었습니다.
- 뷰 템플릿과 결합된 사용자 뷰 유형이 그래픽 설정의 일관성을 보장하는 데 사용되었습니다.
- 모든 뷰 유형이 평면도, 천장 평면도, 단면도, 입면도, 콜아웃, 상세, 3D 뷰, 보행 시선에도 포함되어 있었습니다.
- 면적 평면도에는 건물 면적과 임대 가능 양식이 모두 있습니다.
- 프로젝트에 "작업 중인" 뷰가 많이 남아 있었습니다. 이러한 뷰는 프로젝트 팀에서 내부적으로 사용되었고 시트 또는 기타 공식 프리젠테이션을 통해 외부 수신자와 공유되지 않았습니다.
- 시트 및 문서에 필요한 보고서와 내부 조회 및 해석에 사용되는 작업 일람표를 모두 보여주는 다양한 일람표가 포함되어 있었습니다.
- 전체 시트 세트가 포함되어 있었습니다.

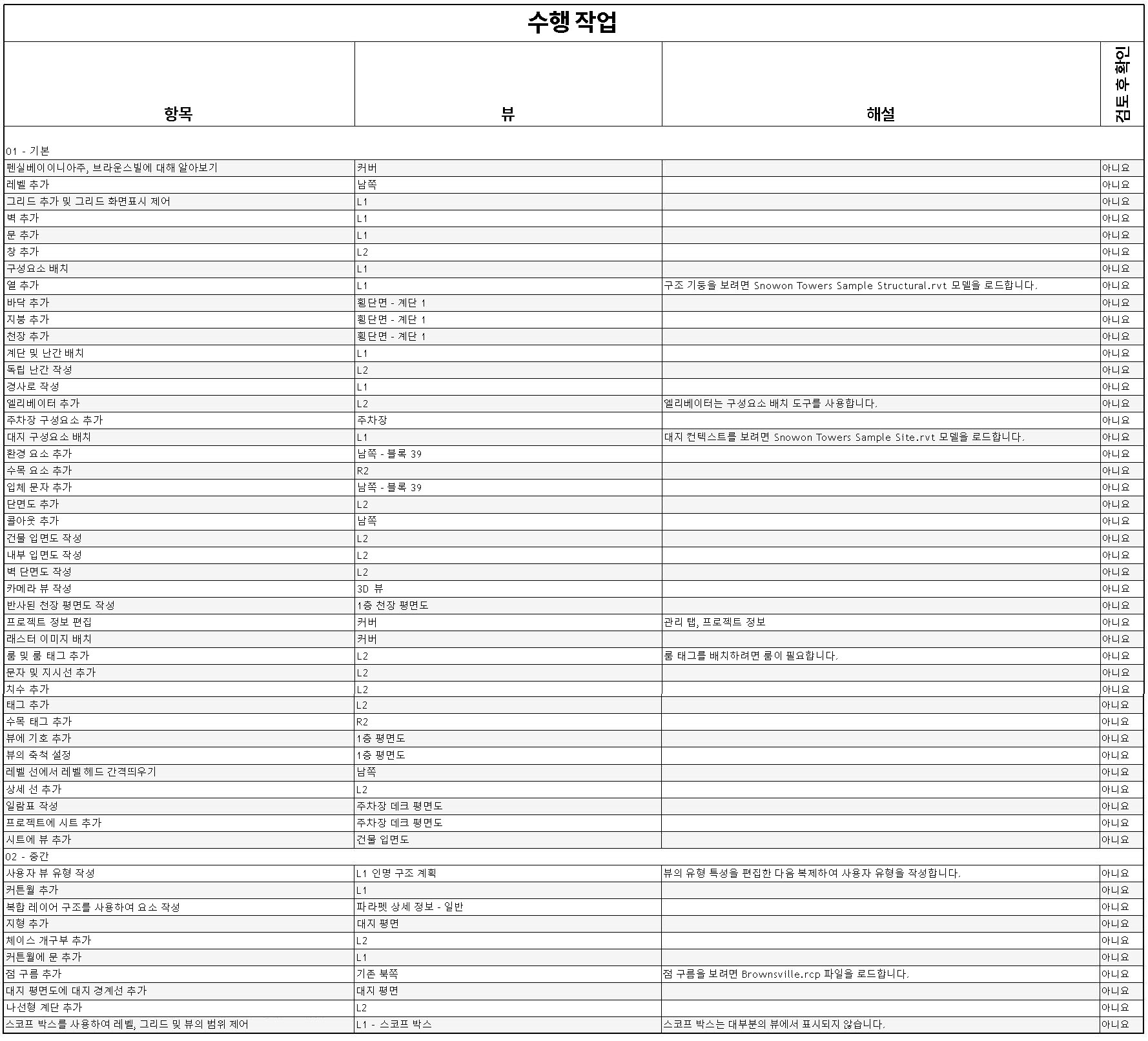

프로젝트 둘러보기
샘플 프로젝트의 내용에 대해 자세히 알아보려면 요소 근처에 있는 도움말 아이콘
을 찾습니다. 아이콘을 선택한 다음, 특성 팔레트에서 학습 링크 매개변수를 선택합니다. 찾아보기 아이콘 "..."을 사용하여 관련 Wiki 항목에 연결합니다. (그러면 기본 웹 브라우저에서 외부적으로 열립니다.) 항목을 검토했으면 특성 팔레트에서 "내용 검토함" 확인란을 클릭합니다.
