PDF 파일 및 이미지를 Revit 파일에 링크하는 방법을 알아봅니다.
3D Context Creator는 무엇인가요?
건축 프로젝트의 범위는 종종 단일 Revit 파일의 한계를 넘어 확장됩니다. Revit 프로젝트, 상세 평면도, HVAC 정보, 건물 대지 사진과 함께 전체 PDF 파일 및 이미지가 제공되는 경우가 많습니다. 시간이 지남에 따라 프로젝트가 진행되면서 설계자와 건축가는 이러한 파일이 업데이트 및 변경된 횟수와 관계없이 대규모 Revit 프로젝트와 계속 링크되어 있도록 해야 합니다.
Revit의 PDF 및 이미지 링크 도구를 사용하면 Revit 프로젝트에 연결된 관련 파일을 쉽게 추적할 수 있습니다. 이미지 및 PDF 파일에 대한 가져오기 기능은 어느 정도의 기간 동안 Revit에 있었지만 링크 기능은 Revit 2021에서 새롭게 제공되는 기능입니다. 링크 기능과 기존 PDF/이미지 가져오기 기능의 주요 차이점은 링크를 사용하면 이후에 업데이트되는 모든 Revit 프로젝트 버전에 파일을 첨부할 수 있다는 점입니다. 팀이 Revit 프로젝트에서 공동으로 작업하고 모델을 업데이트하면 PDF 및 이미지 파일은 프로젝트에 링크된 상태로 유지됩니다.
PDF 파일과 이미지는 Revit 프로젝트를 보다 폭넓게 확장하여 단일 .rvt 파일로 가능한 것보다 훨씬 전체적인 그림을 제공합니다. 팀에서는 Revit 파일에 이미지와 PDF를 링크함으로써 Revit 프로젝트가 진행됨에 따라 프로젝트 문서를 쉽게 관리하고 업데이트할 수 있습니다.
Revit 프로젝트가 변경되면 워크플로우도 변경됩니다. 이전 버전의 Revit에서는 건축가가 Revit 파일에서 작업을 시작하기 전에 최신 버전의 프로젝트 이미지 또는 PDF 파일을 추적해야 했습니다. 이미지 및 PDF 링크를 사용하면 팀에서 파일을 항상 최신 상태로 유지할 수 있습니다. 사용자는 링크 관리 버튼을 사용하여 링크된 파일을 쉽게 구성 및 업데이트할 수 있으므로 팀 동료가 오래된 정보로 작업하는 일이 없습니다. 업데이트된 PDF 파일 또는 이미지는 모델을 열 때 로드됩니다.
PDF 파일 또는 이미지를 링크하는 기능은 Revit 파일에 가져오는 개별 이미지의 양을 줄여주며, 파일 크기가 걱정될 때 가져오기 대신 유용하게 사용할 수 있습니다.
마지막으로, PDF를 Revit 프로젝트에 링크하면 이미지 및 PDF 파일을 2D 뷰에 중첩할 수 있습니다. 이렇게 하면 이러한 파일을 사용하여 드래프팅 평면을 추적하고 Revit 객체를 평면도 위에 스냅할 수 있습니다. 가져온 PDF 파일 또는 이미지와 마찬가지로 링크된 PDF 파일을 이동, 복사, 축척 지정, 회전할 수 있습니다.
이 기능을 사용하는 방법
Revit 도구막대의 삽입 탭에서 PDF 링크 및 이미지 링크 도구에 액세스할 수 있습니다. PDF 링크 또는 이미지 링크 버튼을 클릭하면 원하는 이미지 또는 PDF 파일을 선택할 수 있는 대화상자 창이 나타납니다.
주: 패밀리 편집기에서는 PDF 파일을 링크할 수 없습니다.
파일을 선택한 후 열기를 클릭합니다. 이제 Revit 뷰 패널의 아무 곳에나 이미지 또는 PDF 파일을 배치하고 회전하고 크기를 조정할 수 있습니다.
삽입 탭에서 링크 관리 버튼을 클릭하여 링크된 모든 이미지 및 PDF 파일을 관리할 수 있습니다.

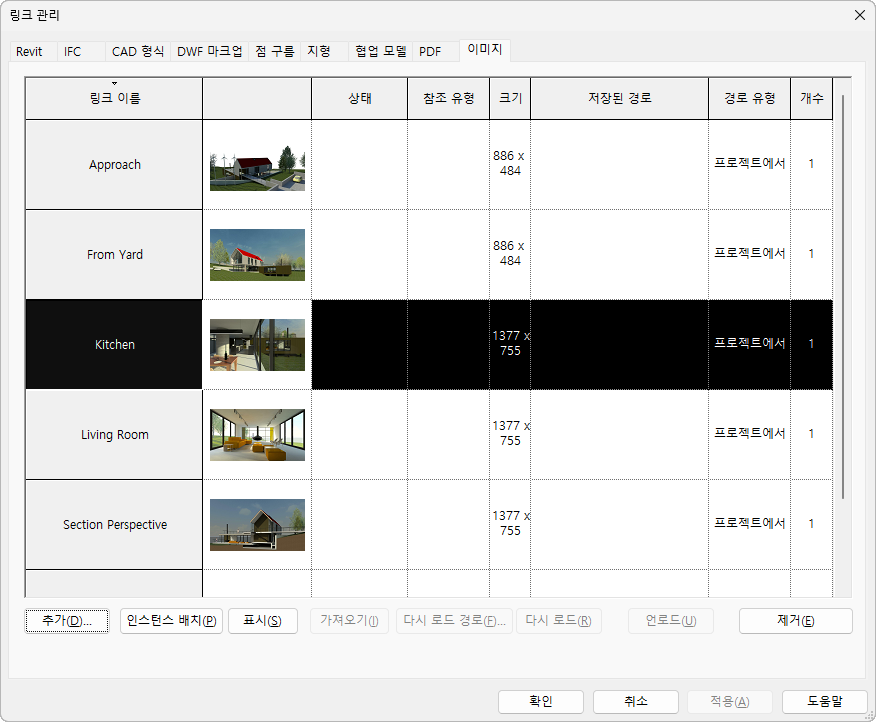

링크 관리 대화상자에서 기존 이미지와 PDF 및 이미지를 쉽게 추적할 수 있습니다.
또한 링크 관리 도구를 사용하여 Revit 프로젝트에서 기존 링크 및 이미지를 업로드하고 대치할 수도 있습니다. 링크 관리 도구에서 변경을 수행하면 모든 팀 동료의 Revit 파일에서 이미지 및 파일이 업데이트됩니다.
