보강 철근 이음 - 길이별

지정된 최대 길이, 최소 길이 및 런아웃 위치에 따라 선택한 보강 철근 세트를 잇습니다.

보강 철근 이음 - 길이별을 사용하여 보강 철근을 이으려면

1. 보강 철근 세트를 하나 이상 선택합니다.
2. 수정 | 구조 보강 철근 이음 패널에서 (보강 철근 이음)을 클릭합니다.
3. 수정 | 보강 철근 이음 이음 패널에서 (길이별)을 클릭합니다.
4. 수정 | 보강 철근 이음 길이 패널에서 최대 길이, 최소 길이 및 런아웃 위치를 선택합니다. 스페이스바를 눌러 런아웃 위치를 전환할 수도 있습니다.
5. 특성 팔레트에서 이음 유형을 선택합니다.
   주: 길이별로 이을 때는 이음 위치가 회색으로 표시되고 가운데에 고정됩니다.
6. 커서를 뷰의 보강 철근 세트 위에 올려놓으면 길이별 이음에 대한 미리보기가 표시됩니다. 스페이스바를 누르면 시작 또는 끝의 런아웃 위치 사이를 순환할 수 있습니다.
7. 하이라이트된 세트를 이으려면 클릭합니다.
8. 이어진 세트는 미리보기로 표시됩니다. 이어진 세트를 승인하려면 마침을 누르고 변경사항을 취소하려면 취소를 누릅니다.

주: 길이별 이음을 사용할 경우 초기 선택은 중요하지 않으며 뷰의 모든 세트를 선택할 수 있습니다.

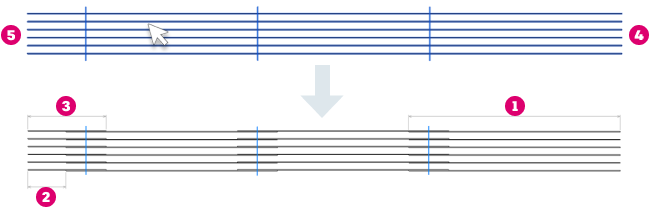

• - 최대 길이
• - 최소 길이
• - 런아웃 위치
• - 보강 철근 세트의 시작

다음 예는 끝 에 런아웃 위치가 있는 길이별 이음을 보여줍니다.
