구조 슬래브를 프리캐스트 조립품에 대한 구성 가능한 부품으로 분할하는 방법에 대해 알아봅니다.
구조 슬래브를 프리캐스트 조합으로 분할할 수 있도록 하려면:
- 특성 팔레트의 구조 섹션에서 구조 매개변수를 선택해야 합니다.
- 레이어가 하나만 정의되었다 해도 슬래브 구조에서 한 개의 레이어는 구조 재료로 지정되어야 합니다.
- 레이어의 구조 재료에는 밀도가 정의되어 있어야 합니다.
스팬 방향

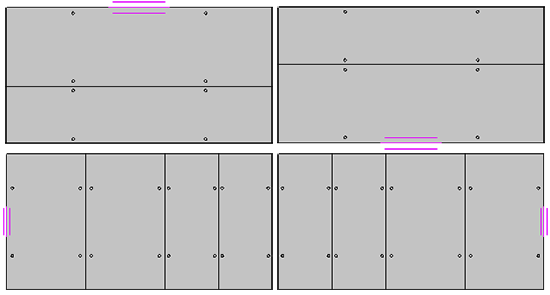

구조 슬래브의 스팬 방향은 분할의 시작 모서리를 결정합니다. 다음 이미지는 직사각형 슬래브의 스팬 방향을 기준으로 다양한 분할 배치를 보여줍니다.

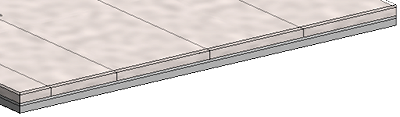

다중 레이어 슬래브의 구조 레이어 분할
구조 프리캐스트 도구를 사용하여 프리캐스트 구조 슬래브 조립품 레이어와 함께 도포된 콘크리트, 마감 및 기타 레이어를 포함할 수 있습니다. 슬래브가 먼저 부품으로 변환되어야만 구조 레이어가 조합으로 분할되도록 선택할 수 있습니다.
비대칭 슬래브 분할

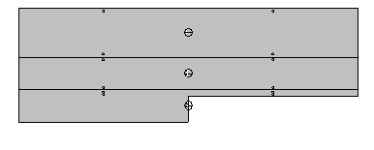

경우에 따라 구조 슬래브를 분할하면 비대칭 모양의 조합이 생성됩니다.

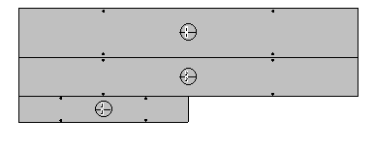

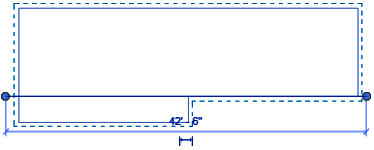

지정된 기준면을 따라 강제로 분할하려면 먼저 적절한 분할이 렌더링되어야 하는 스케치된 분할선을 사용하여 바닥을 부품으로 변환해야 합니다.
이제 부품을 선택하고 구조 프리캐스트 도구를 사용하여 해당 부품을 조립품으로 분할할 수 있습니다.
