정적 해석에 사용 가능한 결과 유형

선택한 하중 케이스나 하중 조합 또는 미리 정의된 하중 케이스 외부에 대한 결과를 표시할 수 있습니다.

주: 표시할 결과를 선택하기 전에 뷰 조절 막대에서

해석 모델 표시를 클릭합니다.

정적 해석에 대한 결과 유형

반작용
- 하중(FX, FY, FZ)
- 모멘트(MX, MY, MZ)
- 변위(UX, UY, UZ)
- 회전(RX, RY, RZ)
부재(보, 기둥 및 가새)에 대한 결과
- 하중: Fx, Fy, Fz
- 모멘트: Mx, My, Mz
- 변위(UX, UY, UZ)
- 응력: 극한 법선 응력, 축 응력(하중만 해당), 극한 굽힘 응력(모멘트만 해당)

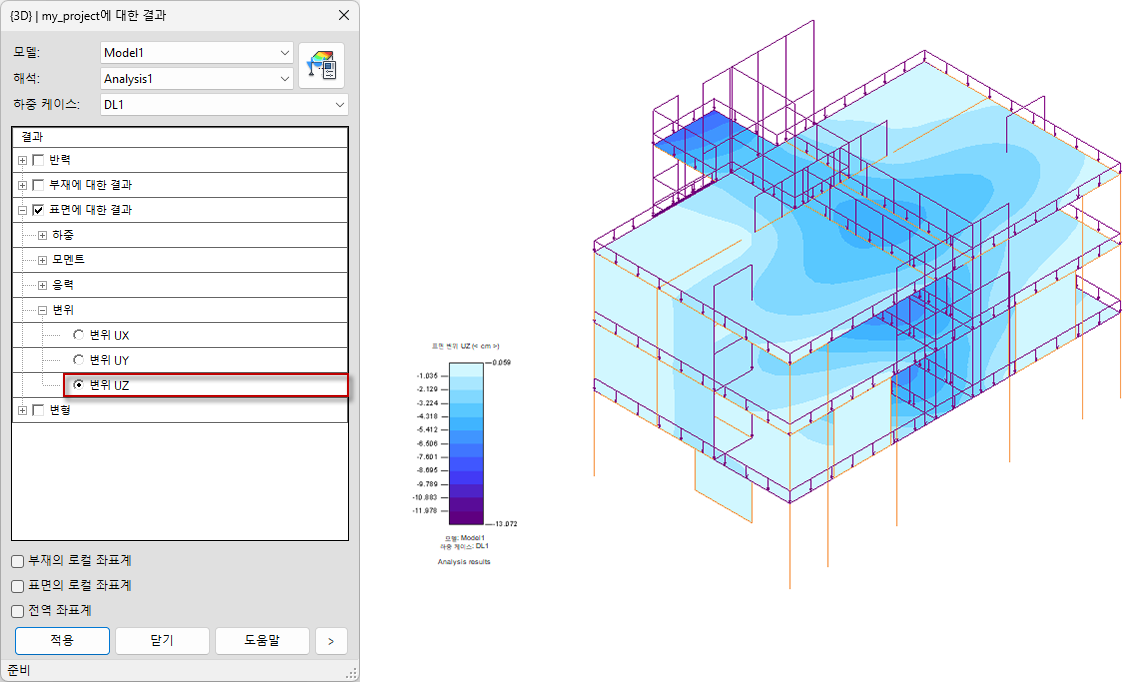

벽, 바닥 및 기초 슬래브 등 패널(표면 요소)에 대한 결과
- 하중: Nxx(멤브래인 하중) , Nyy(멤브래인 하중), Nxy(멤브래인 하중), Qxx(전단력) 및 Qyy(전단력)
- 모멘트: Mxx, Myy 및 Mxy
- 응력: Sxx(절대 최댓값), Sxy(절대 최댓값), Syy(절대 최댓값), Txx(전단 - 중간 도면층) 및 Tyy(전단 - 중간 도면층)
- 변위: (Ux, Uy, Uz).
변형

주: 패널의 경우 한 번에 하나의 결과 유형만 표시할 수 있습니다.
