해석 부재 및 패널에 대한 로컬 좌표계의 방향을 제어하는 방법을 알아봅니다.
해석 부재의 X축 방향을 반전하려면 다음을 수행합니다.
- 하나 또는 여러 해석 부재를 선택합니다.
주: 부재를 하나씩 선택하거나 여러 부재를 선택할 수 있습니다. 여러 평행 부재를 선택하는 경우 도구는 먼저 X축 방향을 정렬한 다음, 모든 부재의 방향을 한 번에 변경할 수 있습니다.
- 수정 | 해석 부재
X축 정렬 패널
(X축 반전)을 클릭합니다.
- X축의 방향은 해석 부재의 다른 쪽 끝을 가리키도록 지정됩니다.

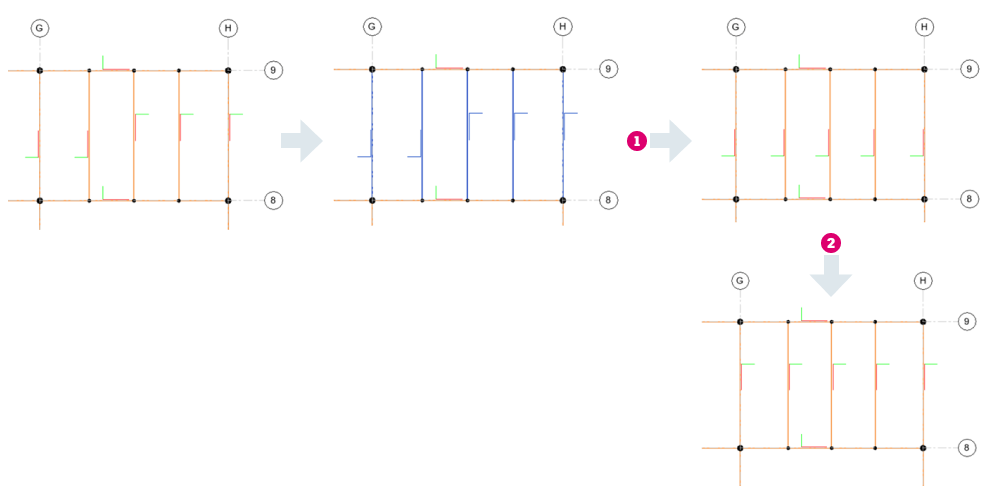

- 여러 해석 부재의 X축 방향을 한 번에 정렬합니다.
- 여러 해석 부재의 X축 방향을 한 번에 변경합니다.
해석 패널의 Z축을 정렬하려면 다음을 수행합니다.
- 하나 또는 여러 개의 해석 패널을 선택합니다.
주: 패널을 하나씩 선택하거나 여러 패널을 선택할 수 있습니다. 여러 평행 패널을 선택하는 경우 도구는 먼저 Z축 방향을 정렬한 다음, 모든 부재의 방향을 한 번에 변경할 수 있습니다.
- 수정 | 해석 패널 로컬 좌표계 패널
(Z축 반전)을 클릭합니다.
- Z축의 방향은 초기 방향의 반대 방향인 위쪽 또는 아래쪽을 가리키도록 지정됩니다.

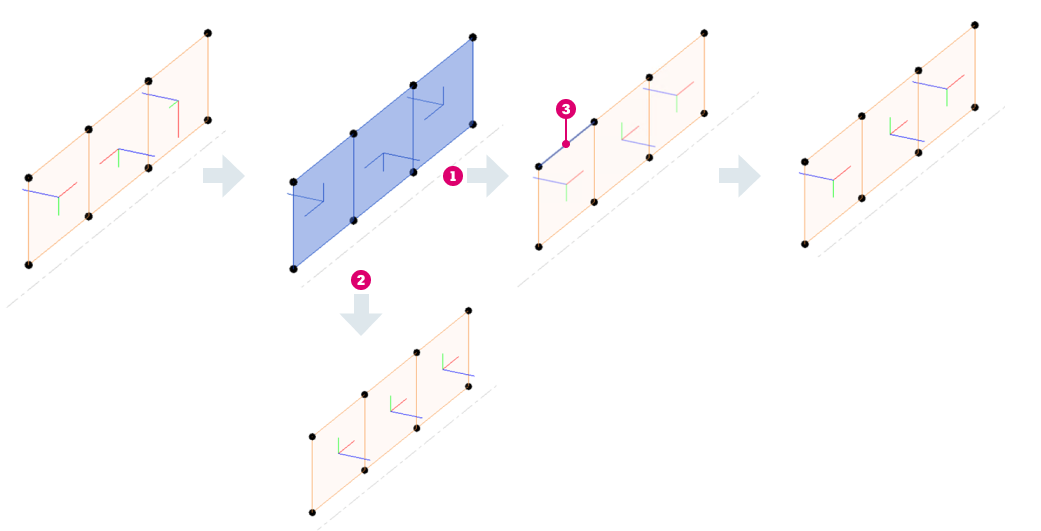

해석 패널의 X축을 정렬하려면 다음을 수행합니다.
- 하나 또는 여러 개의 해석 패널을 선택합니다.
주: 패널을 하나씩 선택하거나 여러 패널을 선택할 수 있습니다.
- 수정 | 해석 패널 로컬 좌표계 패널 (X축 정렬)을 클릭합니다.
- 참조선을 사용하여 X축 방향을 정렬합니다(
).
- X축의 방향은 선택한 참조선(해석 부재 또는 해석 패널 모서리)에 따라 지정됩니다.
- - 여러 해석 패널의 X축 방향을 한 번에 정렬합니다.
- - 여러 해석 패널의 Z축 방향을 동시에 정렬합니다.
- - 참조선
