보강 철근 이음 - 선 선택

선택한 위치 또는 선택한 선 참조에서 하나 이상의 보강 철근 세트를 잇습니다.

선택한 선 참조는 교차하는 모든 보강 철근 세트를 잇습니다.

보강 철근 이음 - 선 선택을 사용하여 보강 철근을 이으려면

1. 보강 철근 세트를 하나 이상 선택합니다.
2. 수정 | 구조 보강 철근 이음 패널에서 (보강 철근 이음)을 클릭합니다.
3. 수정 | 보강 철근 이음 이음 패널에서 (선 선택)을 클릭합니다.
4. 특성 팔레트에서 이음 유형을 선택합니다.

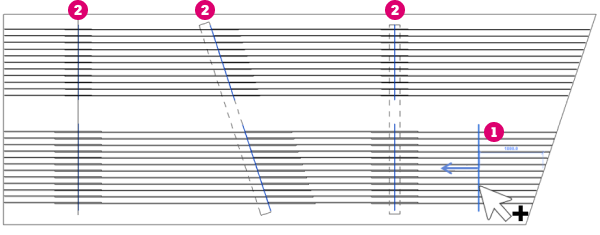

5. 처음에 선택한 세트 중 하나를 클릭하여 해당 위치에서 보강 철근 세트를 잇습니다. 다시 클릭하여 기존 이음을 선택 해제하고 삭제합니다.
6. 또는 뷰에서 아무 선 참조나 선택하여 교차하는 모든 세트를 잇습니다.
7. 원하는 경우 이음 위치 인스턴스 매개변수를 변경하여 겹침 길이의 중간 또는 측면에 이음 선을 배치할 수 있습니다. 이음 위치 옵션 간에 전환하려면 스페이스바를 누릅니다.
8. 이어진 세트는 미리보기로 표시됩니다. 마침을 눌러 이어진 세트를 승인하거나 취소를 눌러 기존 보강 철근 이음 도구를 버립니다.

3D 뷰에서는 선택한 참조가 현재 작업 기준면에 투영되고 돌출되어 세트를 잇습니다. 현재 작업 기준면을 보강 철근 이음 도구를 사용하기 전이나 사용하는 동안 전환하여 적절한 작업 기준면을 선택할 수 있습니다.

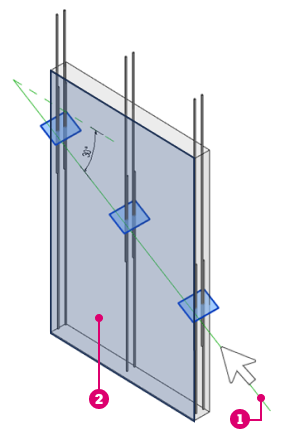

아래는 벽 안쪽에 보강 철근이 있는 상태에서 현재 작업 기준면 에 그려진 모델 선 을 선택하여 이은 모습의 예입니다.
