표면 요소에 대한 결과는 해당 스팬 방향과 호환되는 로컬 좌표계를 기준으로 표시됩니다(스팬 방향 참고). 스팬 방향의 방향은 해석 모델로 전송되고 로컬 좌표계의 X축을 정의하는 기반이 됩니다. Y축은 표면 요소의 평면에 위치하며 X축과 수직입니다. Z축은 요소 표면의 법선입니다.

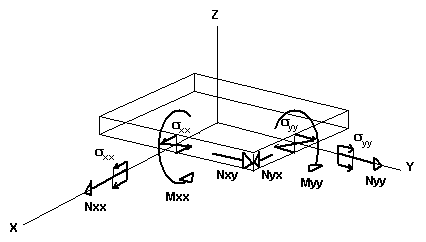

표면 요소에 대한 기호 규칙입니다.
이 이미지에서 X축은 스팬 방향과 호환됩니다. Mxx는 스팬 방향에 의해 정의된 축 방향으로 작용하며 X축과 호환되는 굽힘 모멘트이고, Myy는 수직 방향으로 작용하는 모멘트입니다.
주: 표면 요소에 대한 로컬 좌표계를 표시하려면 결과 대화상자 하단에서 확인란을 선택합니다. 해석 결과의 시각화를 참조하십시오.
