용접 철망 시트의 단일 인스턴스(instance)를 배치하여 콘크리트 벽 또는 바닥 단면을 정밀하게 보강합니다.
- 평면 뷰를 열어 바닥을 보강하거나 입면도를 열어 벽을 보강합니다.
- 구조 탭
철근 배근 패널
(단일 용접 철망 시트 배치)를 클릭합니다.
- 옵션 막대에서 배치 후 회전을 지정합니다. 시트를 배치한 후 바로 회전하려면 이 옵션을 선택합니다.

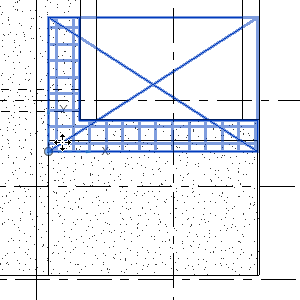

- 도면 영역에서 커서를 강화될 표면에 놓습니다. 시트 윤곽은 배치를 안내하는 데 도움을 줍니다.
시트를 배치하면 시트는 다음으로 스냅됩니다.
- 호스트의 보강 철근 피복
- 기타 용접 철망 시트의 모서리
- 기타 용접 철망 시트의 겹침 이음 위치
- 기타 용접 철망 시트의 중간점

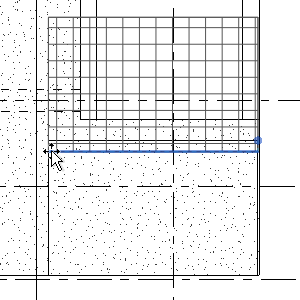

- 시트를 클릭하여 배치합니다.
주: 특성 팔레트에서 호스트 피복 기준 절단 특성을 선택할 경우 시트는 개구부와 호스트의 모서리에서 잘립니다.
주: 용접 철망 시트 및 사용자 용접 철망 시트를 3D 뷰에서 솔리드 또는 뷰 표시 상태로 볼 수 있습니다. 이렇게 하려면 다음을 수행하십시오.
- 용접 철망 시트를 선택합니다.
- 특성 팔레트에서 뷰 가시성 상태 편집 버튼을 클릭합니다.
- 용접 철망 시트 뷰 가시성 상태 대화상자에서 용접 철망 시트를 뷰 표시 또는 솔리드로 표시할 3D 뷰를 선택합니다.
가시성 옵션은 인스턴스(instance)에 적용되는 것으로, 유형과는 관련이 없습니다. 따라서 솔리드/표시 표현을 설정하려는 모든 인스턴스(instance)를 선택해야 합니다.
