이음 길이 대화상자를 사용하여 보강 철근 유형에 대한 이음 길이 매개변수를 정의할 수 있습니다.
이음 길이 대화상자에 액세스하려면 보강 철근 유형 특성에서 이음 길이 편집 버튼을 클릭합니다. 다음 표 아래의 이미지에서 이 매개변수의 다이어그램을 확인할 수 있습니다.
| 이름 | 설명 |
|---|---|
| 이음 유형 이름 | 보강 철근 이음 유형이 자동으로 채워지는 리스트입니다. 프로젝트에서 이 보강 철근 유형에 사용할 수 있습니다. |
| 겹침 승수 | 이음 유형에 정의된 겹침 길이 승수의 읽기 전용 값을 표시합니다. |
| 겹침 자동 계산 | 겹침 길이의 자동 계산을 재지정하려면 이 확인란의 선택을 해제합니다. 자동 계산에서는 철근 지름 매개변수를 사용합니다. |
| 겹침 길이 | 이음 유형 및 보강 철근 유형의 겹침 길이를 표시합니다. 겹침 자동 계산을 선택 해제하면 이 값을 직접 편집할 수 있습니다. |
| 스태거 승수 | 이음 유형에 정의된 스태거 승수의 읽기 전용 값을 표시합니다. |
| 스태거 자동 계산 | 스태거 길이의 자동 계산을 재지정하려면 이 확인란의 선택을 해제합니다. 자동 계산에서는 겹침 길이 매개변수를 사용합니다. |
| 스태거 길이 | 지정된 이음 유형 및 보강 철근 유형에 대한 스태거 길이를 표시합니다. 스태거 자동 계산을 선택 해제하면 이 값을 직접 편집할 수 있습니다. |

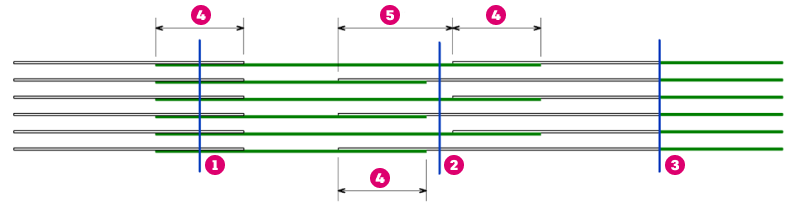

다음 이미지는 보강 철근 이음을 정의하는 매개변수를 나타냅니다. 각 이음 유형과 치수의 키는 다음과 같습니다.
겹침 이음
다중 겹침 이음
끝-끝 이음
겹침 길이
스태거 길이
주: 끝-끝 이음을 정의하려면 철근 이동 유형 특성을 없음으로 변경하고 간격띄우기를 0으로 설정하면 됩니다. 끝과 끝이 이어진 철근을 스태거하려면 보강 철근 유형에 대한 이음 길이 대화상자를 열고 해당 이음 유형에 대한 스태거 길이를 편집하면 됩니다.
