강철 요소 및 구조 강철 연결 구성요소에 대한 단일 부품 마크 및 조립품 마크를 Advance Steel에서 Revit으로 전송하고 동기화할 수 있습니다.
Revit에서 이러한 마크는 구조 프레임, 구조 기둥, 플레이트 및 프로파일 카테고리에 대해 Advance Steel에서 동기화된 요소에 대한 읽기 전용 매개변수로 표시됩니다.
업데이트된 SMLX 파일을 사용하여 동기화할 때 동기화 대화상자의 변경 열에서 부품 및 조립품 마크가 다른지 확인합니다.
Revit에서 부품 및 조립품 마크 무효화
Revit에서 강철 요소를 변경하면 동기화한 부품 및 조립품 마크가 무효화됩니다. 마크를 유효하게 만들려면 다시 동기화해야 합니다.
마크를 무효화하는 변경의 예로는 강철 요소 이동 또는 삭제, 기존 연결 수정 또는 Revit에서 새 연결 추가가 있습니다.
무효화된 마크는 값을 Revit에서 "수정됨"으로 표시합니다. 필터, 일람표 또는 태그를 사용하여 마크가 최신 상태인지 확인할 수 있습니다.

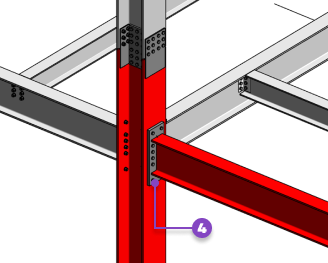

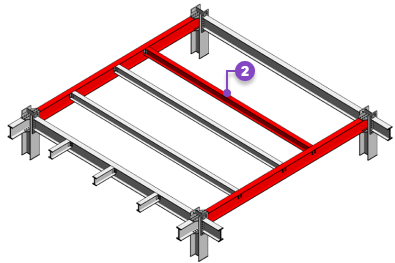

다음은 강철 요소의 변경으로 인해 마크가 무효화된 몇 가지 경우입니다. 단일 부품 마크 및 조립품 마크 매개변수의 "수정됨" 값에 대한 필터를 사용하면 요소가 빨간색으로 표시됩니다.
- 요소 길이
를 변경하면 기둥, 직접 연결된 요소 및 연결에 대한 마크가 무효화됩니다.
- 보
를 이동하면 이동한 보, 직접 연결된 보 및 간접 연결의 구성요소에 대한 마크가 무효화됩니다.
- 강철 탭
에서 수정자를 적용하거나(예: 선택면 절단) 요소에 새 강철 연결을 추가할 때 마크가 무효화됩니다.
- 연결 유형을 변경하거나 플레이트 두께
변경과 같은 연결 특성을 편집하면 연결 구성요소 및 연결된 요소에 대한 마크가 무효화됩니다.
