세트에서 철근을 정렬하는 방법을 선택하고 세트의 철근을 정렬/닫기 구속조건에서 선택한 평면형 면에 평행하게 만듭니다.
프리폼 보강철근 세트에 대한 정렬 옵션을 설정하려면 구조 보강 철근의 특성 팔레트에서 철근 정렬 매개변수를 사용합니다.
다음 옵션 중 하나를 선택할 수 있습니다.
| 경로에 정렬 | 면에 평행 |
|
|
| 면과 직각 | 수직 |
|
|
정렬 표면.
경로.
캔버스 내에서 철근 정렬 옵션 전환
또한 캔버스 내 전환을 사용하여 여러 철근 정렬 옵션 간에 쉽게 전환할 수 있습니다.
(경로에 정렬)
(수직)
(면에 평행)
(면과 직각)

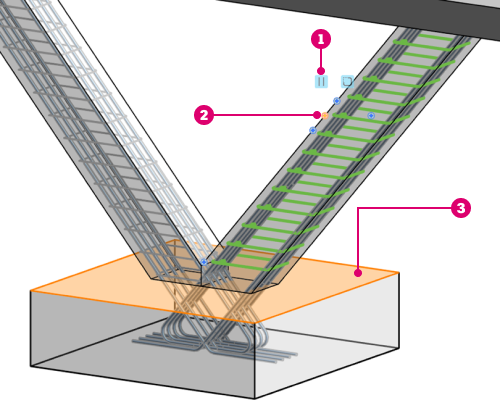

철근 정렬 옵션을 전환합니다.
철근 기즈모를 정렬/닫습니다.
철근 기즈모 정렬/닫기에 대해 선택한 면입니다. 철근은 이 면에 평행하거나 수직입니다.
