철근 편집 명령을 사용하여 선택한 보강 철근 세트나 경로 또는 구역 철근 배근 시스템을 분리하고, 개별 철근을 하나 이상 선택한 후 철근을 이동, 제거 또는 재설정합니다.
여러 세트, 경로 또는 구역 철근 배근 시스템을 동시에 편집할 수 있습니다.
세트 또는 시스템에서 철근을 편집하려면
- 보강 철근 세트나 경로 또는 구역 철근 배근 시스템을 선택합니다.
- 수정 | 구조 보강 철근 탭
사용자화 패널에서
(철근 편집)을 클릭합니다.
주: 기본 모드는
(철근 수정)으로 설정되어 있습니다.
- 철근 하나를 선택하고 임시 치수를 사용하여 이동합니다.
- 철근을 여러 개 선택하고 이동, 회전 또는 약간 이동을 사용하여 이동합니다.
- 완료를 클릭하여 변경 사항을 적용하거나 취소를 클릭하여 변경 사항을 취소합니다.
팁: 해당 참조(예: 개구부의 측면)를 기준으로 철근을 정확하게 이동하려면 임시 치수 참조를 다른 평행 참조로 변경합니다.

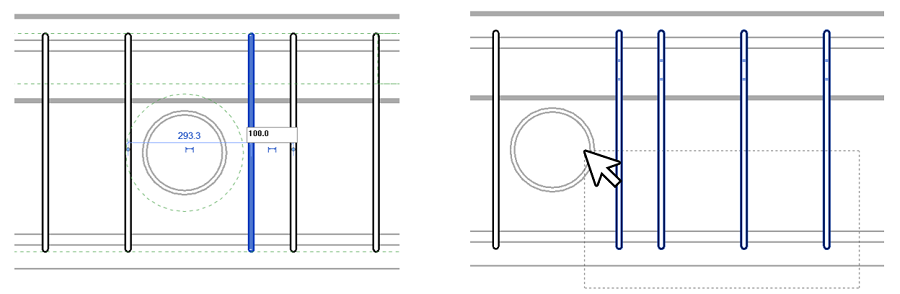

임시 치수를 편집하고 여러 철근을 선택하여 철근 이동
빠른 철근 선택 및 편집
빠른 편집(보강 철근 세트나 경로 또는 구역 철근 배근에서 철근을 하나 또는 여러 개 이동하거나 제거)을 위해 Tab 키를 누른 채로 클릭하여 철근 편집 명령에 액세스하지 않고 개별 철근을 직접 선택할 수 있습니다.
- Tab 키를 눌러 원하는 철근을 강조 표시한 다음, 클릭하여 강조 표시된 철근을 선택합니다.
- 철근을 선택할 때 표시되는 임시 치수를 편집하거나 이동, 회전, 조금 이동을 사용하여 철근을 이동할 수 있습니다.
- 원하는 경우 Ctrl 키를 누른 상태에서 클릭하여 여러 철근을 선택 항목에 추가하는 방법으로 동시에 철근 여러 개를 이동할 수 있습니다.
주: 다양한 분배 상황에서 세트 방향을 따라 철근을 이동할 때 철근은 콘크리트 요소의 다양한 모서리에 따라 줄어들거나 확장됩니다.
호스트의 개구부.
구역 철근 배근의 철근 편집
구역 철근 배근 시스템에서 개별 철근을 선택, 이동 및 제거하는 방법:
- 구역 시스템 또는 이 시스템에서 생성한 세트를 선택하고 (철근 편집)을 클릭합니다.

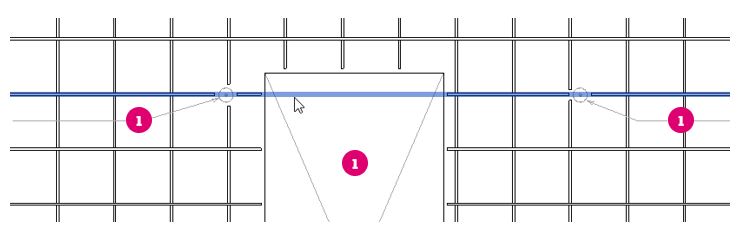

주: 시스템의 각 레이어(상단/외부, 하단/내부, 주근 방향 및 배력근 방향)에서 구역 시스템을 통해 생성된 비절단 철근 또는 선을 선택하므로 구역 철근 배근은 세트 및 경로와 다릅니다. 구역 시스템에서는 콘크리트 호스트에서 개구부를 사용하여 면적 선을 절단하여 보강 철근 세트를 생성합니다.
치수를 사용하여 철근 이동
Revit의 다른 요소를 이동할 수 있는 방식과 유사하게 치수를 사용하여 보강 철근 세트, 경로 또는 구역 철근 배근 시스템에서 개별 철근을 정확하게 이동할 수 있습니다.
치수를 사용하여 철근을 이동하는 방법:
주:
- 치수를 "참조"로 편집하여 개별 철근을 이동하거나 치수를 보강 철근 핸들로 편집하여 세트 범위 또는 철근 형상을 변경합니다. 예를 들어 철근 기준면으로 치수를 기입하면 세트의 배치가 조정됩니다.
- 참조 중 하나가 보강 철근일 경우 치수를 잠글 수 없습니다. 이는 보강 철근에 대한 치수 구속조건은 내부 보강 철근 구속조건과 충돌할 수 있으며 재생성 중에 예기치 않은 업데이트가 발생할 수도 있기 때문입니다.

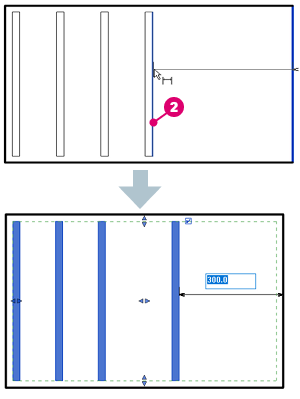

 세트가 조정됩니다. |

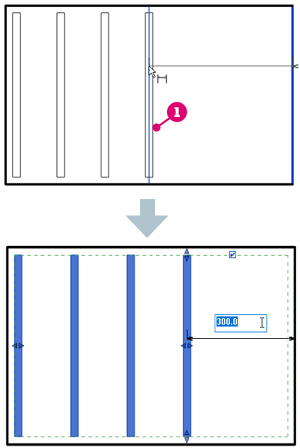

 개별 철근이 이동됩니다. |
|
철근 모양 핸들(예: 철근 기준면)
|
 참조(개별 철근 형상의 일부)
|
보강 철근 커플러 및 이동된 철근
보강 철근 커플러를 사용하여 호환되는 배치로 보강 철근 세트를 연결할 수 있습니다. 연결되면 커플러가 세트 간 배치를 동기화하므로 한 세트에서 철근을 제거하거나 이동하면 연결된 세트에서 해당하는 모든 철근이 제거되거나 이동됩니다.
수정된 세트 검토
보강 철근 일람표, 태그 또는 필터를 사용하여 수정된 보강 철근 세트 매개변수(예/아니오)의 값에 따라 프로젝트에서 또는 이동/제거된 철근이 포함된 경로나 구역 철근 배근 내부에서 보강 철근 세트를 빠르게 식별할 수 있습니다.
