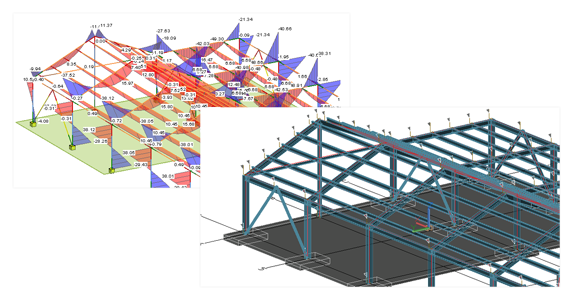

Advance Steel Extension for Revit을 사용하여 해석 결과를 Revit 프로젝트에서 Advance Steel 모델로 전송할 수 있습니다.
주: 해석 결과를 전송하기 위해 Advance Steel Extension for Revit과 함께 Robot Structural Analysis Toolkit을 설치해야 합니다. Autodesk App Store에서 두 애드인을 다운로드 받을 수 있습니다.
워크플로우
해석 결과는 .smlx 형식을 사용하여 전송됩니다. Advance Steel Extension을 사용하여 모델을 내보내야 합니다.
- Revit: 애드인 탭
Advance Steel Extension 패널 Export에서 모델(또는 선택한 모델의 부품)을 내보냅니다.
- Advance Steel: 내보내기 및 가져오기 탭 Revit 패널 가져오기에서 smlx 파일을 가져옵니다.
Revit의 해석 결과를 포함하는 해석 노드가 각 필수 보 끝에 작성됩니다.
해석 노드는 Advance Steel Synchronization 대화상자 내에서도 표시됩니다. 이 대화상자에서 노드 삭제를 지정하고, 새 노드를 작성하거나 임의의 노드 내 해석 결과 값을 수정할 수 있습니다.
Synchronization 대화상자에는 노드와 관련된 선만 표시하는 Node 필터가 있습니다. 노드 내부, 파일(smlx 파일) 또는 모델의 힘 및 모멘트 값을 표시하기 위해 두 개의 열이 표시됩니다. 열 이름은 "Efforts…-File" 및 "Efforts…"(으)로 지정됩니다.
대화상자에서 다음과 같이 열을 추가할 수 있습니다.
- 테이블 헤더를 마우스 오른쪽 버튼으로 클릭합니다.
- Add Column Model Efforts...를 선택합니다.
각각의 힘 또는 모멘트 방향에 대해 smlx 파일 및 모델 간의 차이점은 개별 대화상자에 표시됩니다. 각 동기화 선에 표시된 점 세 개를 두 번 클릭하면 이 대화상자에 액세스할 수 있습니다.
전송되는 항목
하중 조합의 해석 결과만 Revit 프로젝트에서 Advance Steel의 해석 노드로 전송됩니다. 하중 케이스는 가져오지 않습니다.
