해석 노드

해석 노드는 해석 모델의 기본 구성 요소입니다.

해석 노드는 직접 작성할 수 없으며, 해석 부재 및 해석 패널을 모델링할 때 작성됩니다. 해석 부재의 경우 요소의 끝에 작성되고, 해석 패널의 경우 각 구석에 작성됩니다.

해석 노드는 해석 요소 간의 연결 요소로 동작합니다.

해석 노드에는 다음과 같은 각기 다른 두 가지의 동작 패턴이 있습니다.

끝 노드는 해석 부재의 끝과 해석 패널 모서리의 끝에 작성됩니다. 이러한 노드는 둘 이상의 해석 요소를 연결할 때 병합됩니다.
호스팅된 노드는 끝 노드가 끝 노드가 아닌 다른 위치의 부재 또는 패널에 연결될 때 달성됩니다. 노드가 호스팅되면 끝 노드보다 약간 작게 표시됩니다. 호스팅된 노드는 레벨 또는 그리드가 아닌 호스팅된 위치를 기반으로 합니다.

레벨을 사용한 해석 노드 동작

해석 노드의 연관된 레벨을 기반으로 해당 노드의 수직 위치를 제어할 수 있습니다.

해석 노드를 작성하면 가장 가까운 레벨과 연관됩니다. 레벨과 해당 간격띄우기 거리는 특성 팔레트의 구속조건에 있는 연관된 레벨 매개변수에 의해 기록됩니다.

노드의 수직 위치가 변경되면(예: 노드를 끄는 경우) 연관된 레벨이 동일하게 유지되고 간격띄우기는 노드의 수직 위치에 따라 자동으로 업데이트됩니다. 연관된 레벨의 위치가 변경되면 간격띄우기가 유지되면서 노드의 수직 위치가 그에 따라 조정됩니다.

주: 호스트된 노드에는 레벨 정보가 있지만 회색으로 표시되므로 편집할 수 없습니다. 호스팅된 노드에 대한 레벨 정보는 호스트 해석 부재에 의해 제어됩니다.

그리드를 사용하여 해석 노드의 위치를 제어할 수 있습니다.

프로젝트에 그리드 시스템이 정의되어 있는 경우 해석 노드는 특성 팔레트

구속조건

위치 마크에 가장 가까운 그리드 교차점과 해석 노드까지의 거리(그리드 교차점인 경우 양방향)를 표시합니다.

해석 노드가 그리드에 배치되어 있고 특성 팔레트의 구속조건에서 그리드와 함께 이동 확인란이 선택되어 있는 경우 해석 노드는 그리드 위치에 따라 이동됩니다.

해석 노드가 세 개 이상의 그리드 사이에서 교차점에 작성되면 해석 노드 특성의 위치 마크 매개변수는 두 그리드 교차점의 모든 경우가 포함된 드롭다운 리스트를 표시합니다.

주: 작성 또는 수정 중에 해석 노드를 그리드 또는 그리드 교차점에 부착할 수 있습니다.

노드가 패널, 표면 또는 모서리에 호스팅된 경우 호스트 패널의 모양과 위치를 조정하는 동안 두 가지 동작이 나타납니다.

호스트 해석 패널 모양은 참조 평면을 변경하지 않고 조정되며, 호스팅된 노드의 연결은 편집 프로세스 중에 해제됩니다. 편집 후에는 호스팅된 노드가 다시 연결됩니다.
호스트 해석 패널 참조 평면이 변경됩니다. 호스팅된 노드는 편집 프로세스 동안 호스팅된 상태로 유지됩니다. 해당 위치는 호스트 패널을 기반으로 조정됩니다.

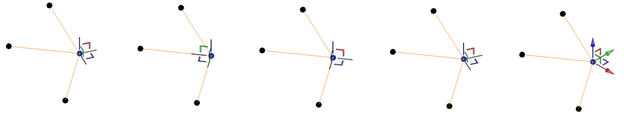

해석 노드를 선택하면 위젯이 표시됩니다. 위젯은 좌표계를 기반으로 위치를 지정할 때 유용합니다.

컨트롤을 끌어 노드를 이동하고 스페이스바를 눌러 컨트롤 좌표계를 전환할 수 있습니다. 노드의 로컬 좌표계, 연결된 요소의 좌표계 또는 프로젝트의 전역 좌표계 중에서 선택할 수 있습니다.
