철골 연결을 위한 SqlLocalDB 구성

철골 연결에 사용할 SqlLocalDB의 버전을 수동으로 구성할 수 있습니다.

즉, Revit 20xx 버전과 함께 설치된 기본 2014 버전이 아닌 최신 버전의 SqlLocalDB를 사용할 수 있습니다. 해석 모델을 컨텍스트로 사용하여 실제 모델의 작성, 요소 연결 및 업데이트를 자동화합니다.

주:

• Revit 20xx 버전을 설치할 경우 SqlLocalDB가 자동으로 설치 및 제거되지 않습니다. 이러한 변경은 수동으로 수행해야 합니다.
• 컴퓨터에서 SQLLocalDB 2014를 제거하면 Revit 색상표 대화상자는 더 이상 작동하지 않습니다. 이 문제를 해결하려면 Microsoft Visual C++ 2010 서비스 팩 1 재배포 가능 패키지 x86을 수동으로 설치해야 합니다.

기본 SqlLocalDB 버전을 변경하려면

1. SteelConnections 데이터베이스를 사용자화했는데 패치를 설치제거해야 할 경우 변경사항을 유지하려면 수동 데이터베이스 백업을 생성해야 합니다. %ProgramData%\Autodesk\Revit Steel Connections 20xx\<설치 언어>에서 모든 *.mdf 파일의 백업을 생성합니다.
   주: 최신 버전의 SqlLocalDB로 데이터베이스를 열면 이전 버전의 SqlLocalDB에서 해당 데이터베이스를 열 수 없습니다.
2. Revit 20xx 버전을 설치합니다.
3. 원하는 SqlLocalDB 버전을 설치합니다.

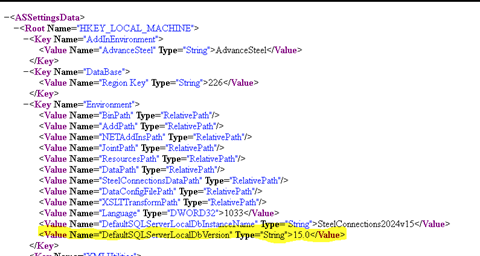

4. <Revit 20xx 설치 경로>\AddIns\SteelConnections\ASSettings_Advance.xml 파일을 열고 "Environment" 키 아래에 <Value Name="DefaultSQLServerLocalDbVersion" Type="String">%SqlLocalDB version to use%</Value> 값을 추가합니다.
   %SqlLocalDB version to use%에 유효한 값:

   • 12.0 for SqlLocalDB 2014
   • 13.0 for SqlLocalDB 2016
   • 14.0 for SqlLocalDB 2017
   • 15.0 for SqlLocalDB 2019
   • 16.0 for SqlLocalDB 2022





   주:

   • ASSettings_Advance.xml에서 DefaultSQLServerLocalDbVersion에 대한 값을 잘못 설정하면 SteelConnection20xx 인스턴스가 삭제됩니다.

     이렇게 하면 "LocalDB 인스턴스 API 메서드의 매개변수가 잘못되었습니다. API 설명서를 참고하십시오."라는 오류가 "%ProgramData%\Autodesk\Revit Steel Connections 20xx\<설치 언어> \DatabaseConnectionErrors.log" 파일에 기록됩니다.

   • AsSettings_Advance.xml 파일에서 <Value Name="DefaultSQLServerLocalDbVersion" Type="String">15.0</Value> 정보를 삭제하면 SteelConnection20xx 데이터베이스 인스턴스가 기본 SqlLocalDB 버전 2014(12.0)를 사용하여 작성됩니다.

     이 경우 SqlLocalDB 2014 버전이 아직 설치되어 있는지 확인해야 합니다.

5. SqlLocalDB 버전 변경사항을 확인하려면
   1. Revit 20xx 버전을 시작합니다.
   2. cmd를 열고 "sqllocaldb i SteelConnections20xx"를 실행하여 ASSettings_Advance.xml 파일에 설정된 버전으로 SqlLocalDB 인스턴스가 작성되었는지 확인합니다. SqlLocalDB 2019의 경우 버전에 15.0....이 표시되어야 합니다.




   3. Revit이 철골 연결 데이터베이스에 연결되는지 확인합니다. 구조 탭 또는 강철 탭 연결 패널에서 (연결 설정)을 클릭하여 구조 연결 설정 대화상자를 엽니다. Revit이 데이터베이스에 연결되어 있는 경우 구조 연결 설정 대화상자의 사용 가능한 연결 리스트에 일부 연결이 표시되어야 합니다.

철골 연결 데이터베이스가 복원되었는지 확인하려면

1. Revit 20xx를 시작하고 SqlLocalDb 인스턴스가 기본 SqlLocalDB 버전(2014)으로 작성되었는지 확인합니다.
2. cmd를 열고 "sqllocaldb i SteelConnections20xx"를 실행합니다. SqlLocalDB 2014의 경우 버전에 12.0....이 표시되어야 합니다.





3. Revit이 철골 연결 데이터베이스에 연결되는지 확인합니다.

   구조 탭 또는 강철 탭 연결 패널에서 (연결 설정)을 클릭하여 구조 연결 설정 대화상자를 엽니다.

   Revit이 데이터베이스에 연결되어 있는 경우 구조 연결 설정 대화상자의 사용 가능한 연결 리스트에 일부 연결이 표시되어야 합니다.
