삽입물을 사용하여 복합 벽을 구성할 때 삽입물을 위해 마감되지 않은 구조 개구부의 치수를 알아야 하는 경우가 있습니다. 벽 구조체 레이어의 외부 경계에서 참조를 선택하여 구조 개구부에 치수를 지정할 수 있습니다.
일반적으로 구조 레이어는 벽의 구조체 경계 내에 있습니다. 삽입물은 코어 경계에 수직이거나 수직이 아닐 수 있습니다.
주: 삽입물에서 벽의 구조 레이어에 치수를 지정하려면 뷰의 절단 기준면 옵셋이 삽입물 패밀리의 절단 기준면 옵셋이나 이보다 낮게 설정되어 있는지 확인합니다.
코어 레이어에 대한 치수를 지정하려면
- 복합 벽을 그리고 벽에 삽입물을 배치합니다.
- 뷰 조절 막대에서
(상세 수준)
섬세를 클릭하여 벽의 레이어가 보이도록 합니다. - 벽을 선택하고 특성 팔레트에서
(유형 편집)을 클릭합니다. - 인서트 부위 마무리에 대해 둘다를 선택합니다.
- 확인을 클릭합니다.
- 주석 탭치수 패널
(정렬)을 클릭합니다. - 옵션 막대에서 구조체 면을 선택합니다.
- 외부 코어 경계를 치수 참조로 선택합니다.

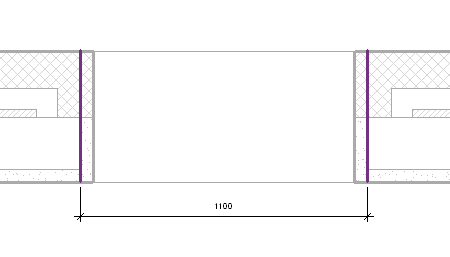

수직 삽입물에 대한 치수 참조

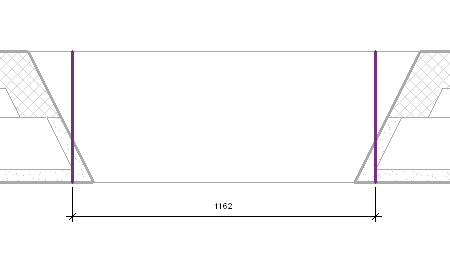

수직이 아닌 삽입물에 대한 치수 참조
