변위 세트 정보

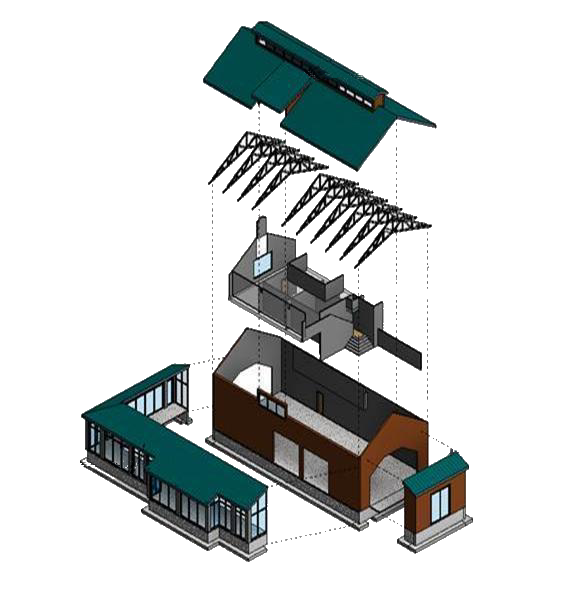

모델의 선택적으로 분해된 뷰를 작성하면 조각이 어떻게 서로 맞춰지는지 보는 데 도움이 됩니다.

2D, 3D 또는 투시 뷰에서

(요소 변위) 도구를 사용하여 모델 요소를 이동할 수 있습니다. 이 도구를 사용하여 변위 세트를 작성하고 해당 X, Y 및 Z축을 따라 모델에서 지정된 거리만큼 멀리 이동합니다. 그런 다음 이 요소를 다시 원래 모델 위치로 연결하는 경로를 그립니다.

주: 2D 요소(예: 태그, 주석 또는 치수)는 변위할 수 없습니다. 2D 또는 3D 뷰에서 변위된 요소에 태그를 지정할 수 있습니다. 변위된 요소에는 치수 참조를 사용할 수 없습니다.

변위 세트는 (분해된 뷰와 유사한) 변위 뷰를 작성하기 위해 요소 변위 도구에서 사용하는 선택된 요소 또는 여러 요소를 나타냅니다. 변위 세트의 동작은 다음과 같습니다.

변위 세트는 하나 또는 여러 요소로 구성될 수 있고 한 세트의 끌기 컨트롤을 사용하여 뷰에 배치합니다. 다음 이미지의 변위 세트에는 여러 요소(구조 기초, 기본 지붕, 커튼월: 점두, 그리드 및 시스템 패널: 유리 패널)가 포함되어 있습니다.
